طراحی و اجرای موتورخانه چگالشی (کاندنسینگ)

شرح کامل پروژه:

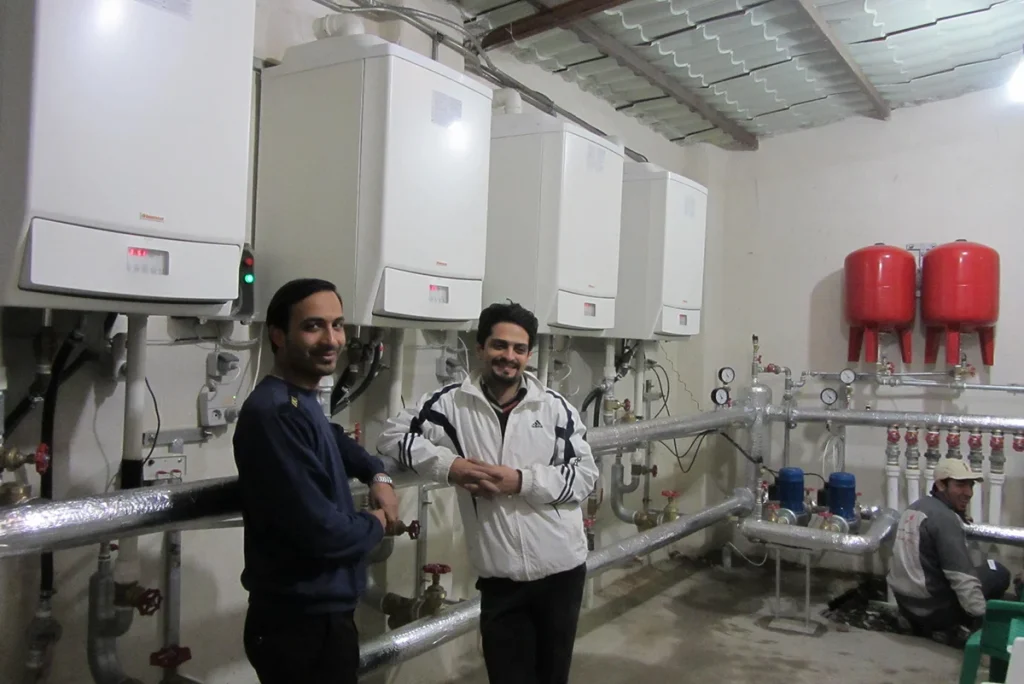

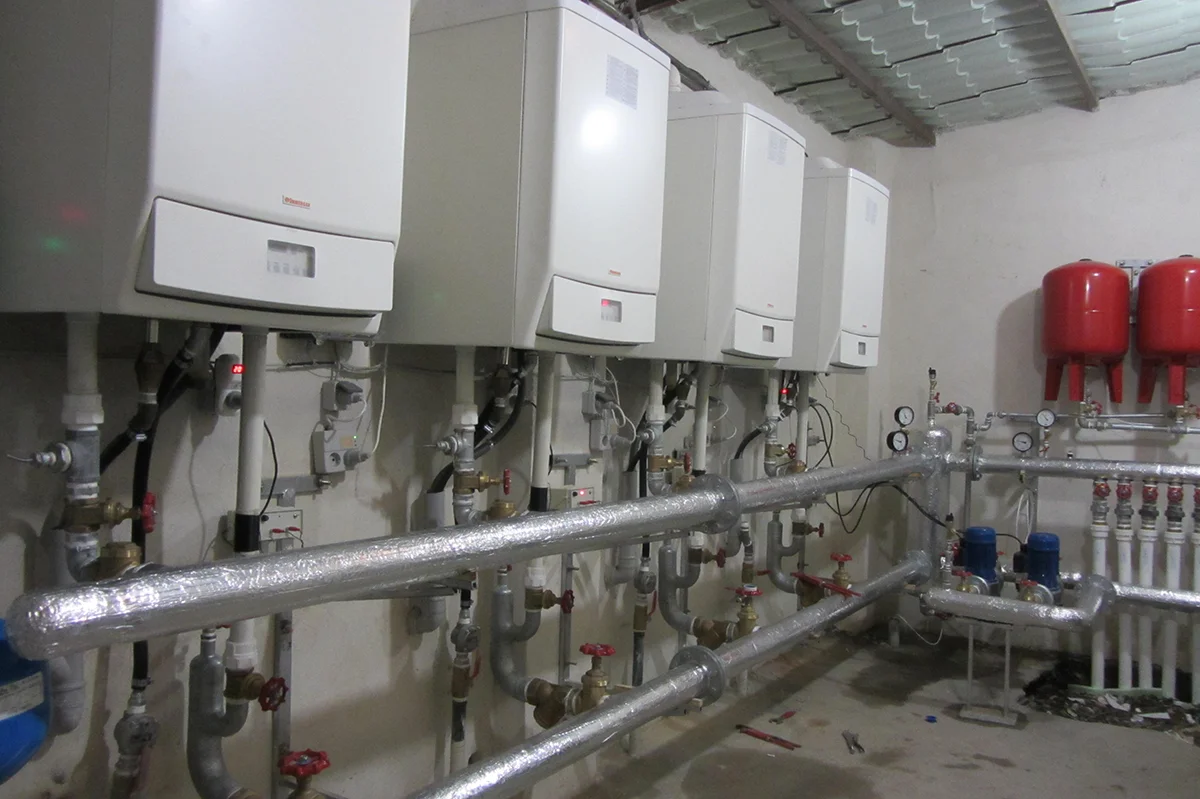

در این پروژه از چهار دستگاه دیگ‌های چگالشی دیواری به ظرفیت 90 کیلووات؛ جمعاً 360 کیلووات برای گرمایش حدود 4000 متر زیر‌بنا استفاده شده است.

به‌عنوان تجهیز گرمایشی از فن کویل در اطراف سالن در زیر پنجره‌ها استفاده شده که با استفاده از لوله‌کشی سه‌لوله به 6 منطقه تقسیم شده و کل این تجهیزات در سامانة دو مداره (اولیه‌، ثانویه) در مدار دوم قرار گرفته و در مدار اول دیگ‌های چگالشی قرار دارد.

از دو پمپ سیرکوله نیز جهت انتقال سیال در مدار دوم (فن‌کوئل‌ها) استفاده شده که یکی به‌عنوان ذخیره‌ می‌باشد.

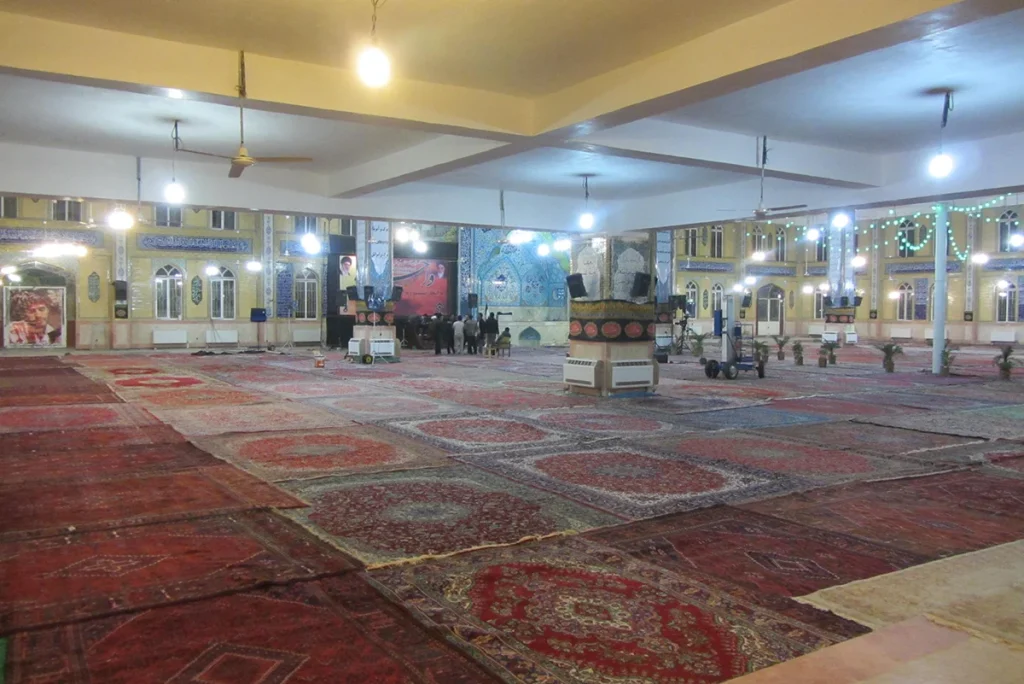

در این پروژه جهت کاهش مصرف انرژی، از یک دماپای (ترموستات) محیطی دومرحله‌ای در سالن مصلی استفاده شده است که در یک درجه مانده به دمای تنظیمی ابتدا دیگ‌ها را خاموش و در صورت رسیدن به دمای گرمایشی پمپ سیرکوله نیز خاموش‌ می‌شود. با این روش کاهش مصرف انرژی و افزایش سطح کیفی هوای داخل به توجه به عمومی بودن ساختمان با دقت و سرعت خوبی صورت می‌پذیرد.

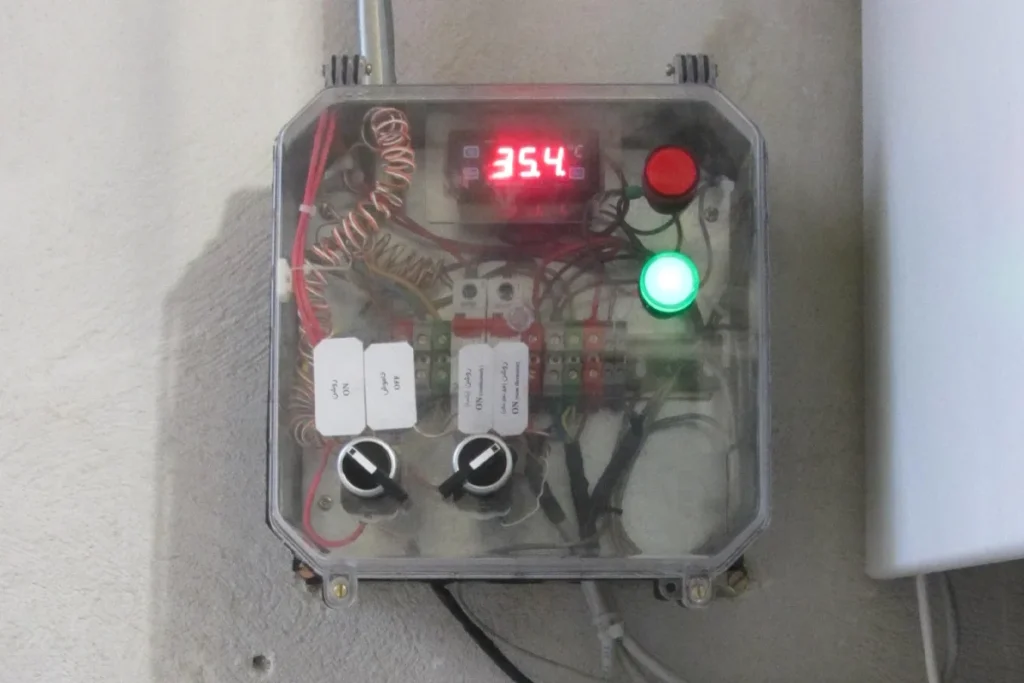

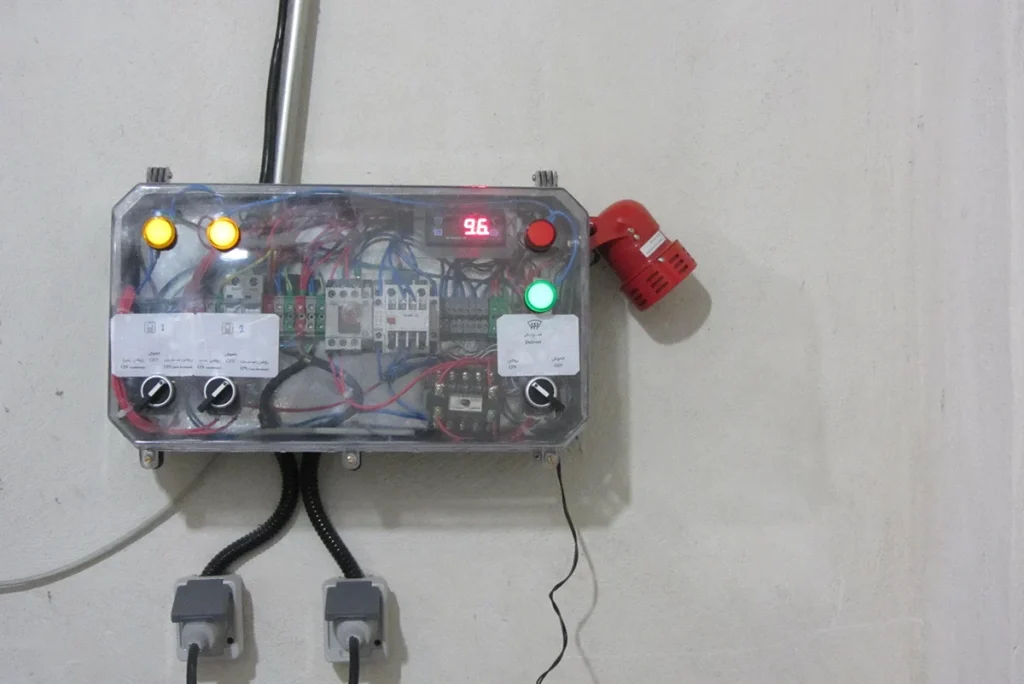

درضمن هر دیگ مجهز به تابلو‌برق کنترلی است. در تابلو محافظت‌های لازم برقی و نیز محافظت در صورت نبود گردش مناسب سیال انجام‌می‌شد که این کار با یک دماسنج دیجیتال در خروجی دیگ صورت می‌پذیرد.

نکات مهم پروژه:

کنترل کارکرد دیگ‌های چگالشی و پمپ سیرکوله با توجه ‌به دمای داخل جهت کاهش مصرف انرژی و افزایش سطح کیفی هوای داخل.

استفاده از تجهیزات کنترل‌کننده و محافظ در برابر عدم گردش مناسب در دیگ که می‌تواند به دیگ آسیب جدی وارد نماید.

استفاده از حجم بسیار کم تجهیزات گرمایشی در مقابل متراژ بالای پروژه با توجه انتخاب دقیق و نیز کاهش بسیار زیاد مصرف گاز با توجه به کنترل‌های دمایی محیطی و نیز استفاده از دیگ‌های چگالشی دیواری.

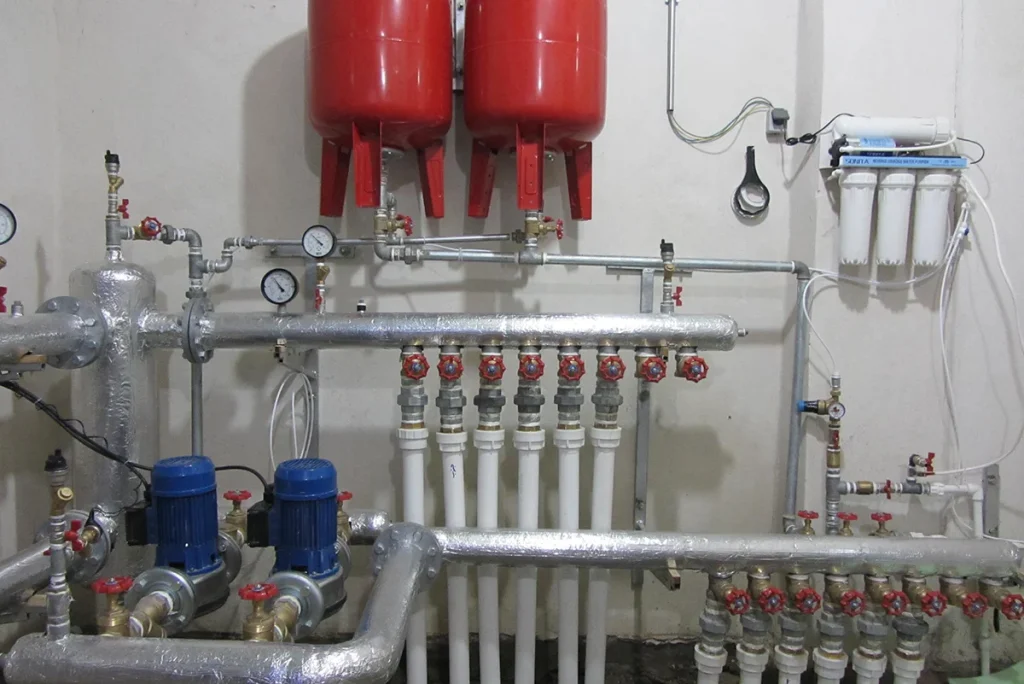

استفاده از سامانه‌ی لوله‌کشی دومداره جهت ایجاد گردش مناسب با دیگ‌ها و تجهیزات گرمایشی داخل سالن.
