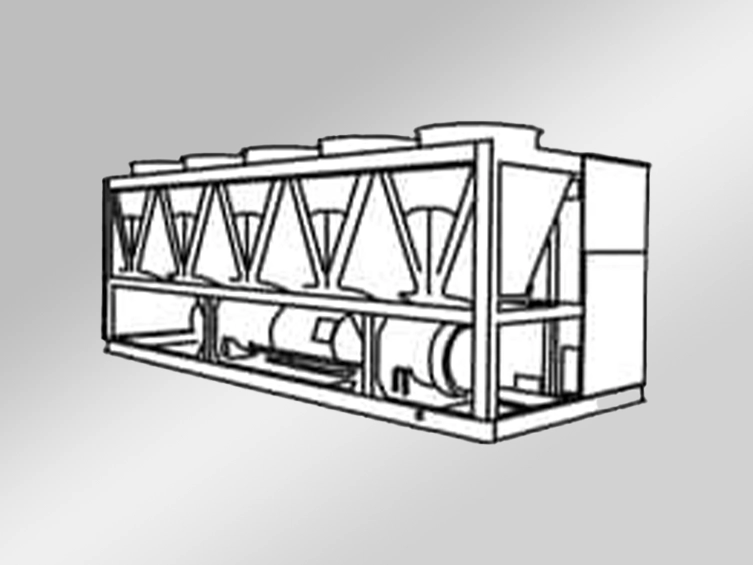

چیلر اسکرال هواخنک میناگر

چیلر اسکرال هواخنک میناگر

در طراحی و ساخت چیلر اسکرال هواخنک، آخرین تجارب فنی در بومی سازی ساخت چیلر جهت کاهش استهلاک و مصرف انرژی به کارگرفته شده است. این مجموعه با شناخت کامل از مشکلات در تولید محصول چیلر در کشورمان سعی در ارائه محصولی با کیفت را دارد.

تأسیسات سنگین میناگر با بیش از دو دهه تجربه و تلاش در زمینه تأسیسات حرارتی و برودتی؛ جهت تأمین پروژهای چیلر از محصول سفارشی با مشخصات این بروشور استفاده مینماید.

در صورت نیاز به هر گونه سئولات فنی و یا سفارشی سازی محصول با بخش بازرگانی تماس حاصل فرمایید.

جزئیات محصول

علاوه بر کیفت اجزا تشکیل دهنده چیلر اسکرال هواخنک، هماهنگی اجزا از جهت بهینه سازی هزینه ها و افزایش طول عمر بسیار پر اهمیت است. اجزاء چیلر به تنهایی نمیتواند باعث تعیین میزان کیفت چیلر شده و کیفیت طراحی باید در نظر گرفته شود. یکی از بخش های مهم چیلر سامانه برق و کنترل است که فقط اشاره به برند این تجهیزات، مهم نبوده و به طراحی مناسب آن باید دقت نمود.

کمپرسور

كمپرسور از نوع Scroll Copeland اصل ساخت کشور تایلند می باشد.

کندانسور

كندانسور هوا خنك، دارای فین آلومینیومی طراحی سفارشی مناسب شرایط آب و هوایی منطقه. در مدلهای سفارشی نوع روكشدار (Blue Fin) میباشد.

اواپراتور

اواپراتور از نوع (Shell & Tube) پوسته فولادی دارای مقاومت بالا در برابر یخ زدگی و رسوب و دارای عایق حرارتی با روكش آلومینیومی 170 میکرون جهت جلوگیری از اتلاف حرارتی میباشد.

فن

فن های كندانسور، برند زیلابگ از نوع كم صدا میباشد.

ساختار بدنه

بدنه از جنس ورق گالوانیزه با رنگ كوره ای الکترواستاتیك مقاوم به شرایط نامساعد جوی میباشد.

کنترلر چیلر

كنترلر میکروپروسسوری با برند دوتك كره میباشد. که در مدل های سفارشی قابل تغییر میباشد.

شیر انبساط

شیر انبساط (ا كسپنشن ولو) از برند Danfoss اصل میباشد. در مدلهای سفارشی از شیر انبساط الکترونیکی دانفوس استفاده میشود.

تجهیزات برقی

فیوزهای و کنتاکتورها و کلیدهای حرارتی از برند اشنایدر میباشد. در مدلهای سفارشی قابل تغییر است.

شیشه روئیت

قطعات مدار برودتی مانند فیلتر درایر و سایتگلس از برند Danfoss اصل میباشد.

پمپ

پمپ گردشی آب با توجه به شرایط پروژه و محصولات موجود در بازار قابل تغییر است

مبرد

مبرد گاز R22 میباشد. در مدلهای سفارشی مبرد قابل تغییر است.

مخزن ذخیره

در مدلهای سفارشی، مخزن ذخیره، قابل سفارش است که جهت نوسانگیری تغییرات دمایی آب برگشت و در مدلهای اینورتر و کاهش استهلا ک دستگاه مخصوصا دارای شیر الکترونیکی، از اهمیت بالایی برخوردار است.

آشنایی با چیلر اسکرال هواخنک

• تعریف چیلر اسکرال هواخنک و کاربردهای آن:
  چیلر اسکرال هواخنک دستگاهی است که با استفاده از کندانسور هوایی، گرمای سیال را به محیط منتقل میکند و در سیستم های تهویه مطبوع، صنایع غذایی و دیتاسنترها کاربرد دارد.
• تفاوت چیلر اسکرال هواخنک با چیلر آب خنک:
  چیلر اسکرال هواخنکاز فن برای دفع حرارت استفاده میکند، درحالیکه چیلر آب خنک نیاز به برج خنک کننده و آب دارد و بازدهی بالاتری دارد.

اصول عملکرد چیلر اسکرال هواخنک

• چرخه تبرید تراکمی:
  شامل چهار جزء اصلی (کمپرسور، کندانسور، اواپراتور، شیر انبساط) است که با فشرده سازی و انبساط گاز مبرد، سرمایش ایجاد میکند.
• نقش فن (Fan) در دفع حرارت:
  فنها با عبور هوا از روی کویل های کندانسور، گرمای جذب شده را به محیط خارج منتقل میکنند.

اجزای اصلی چیلر اسکرال هواخنک

• کمپرسور (پیستونی، اسکرو، اسکرال):
  وظیفه فشرده سازی گاز مبرد را برعهده دارد و انواع مختلفی مانند پیستونی (برای ظرفیت کم) و اسکرو (برای ظرفیت بالا) دارد.
• کندانسور هواخنک:
  گرمای گاز مبرد را توسط فن ها به هوای محیط دفع میکند و نیازی به آب ندارد.
• اواپراتور:
  با جذب گرمای سیال (آب یا هوا)، فرآیند خنک کاری را انجام میدهد.
• شیر انبساط:
  فشار مبرد را کاهش داده و آن را به مایع کم فشار تبدیل میکند.
• فن های خنک کننده چیلر هوا خنک:
  با جریان هوای اجباری، انتقال حرارت در کندانسور را بهبود میبخشند.
• کنترلر و سیستم مدیریت هوشمند چیلر هوا خنک:
  پارامترهای عملکردی مانند دما، فشار و انرژی را مانیتور و بهینه میکند.

انواع چیلرهای هواخنک

• چیلرهای هواخنک معمولی:
  دارای کندانسور هوایی ثابت و کمپرسورهای معمولی هستند.
• چیلرهای هواخنک با کمپرسور اینورتر:
  با تنظیم دور کمپرسور، مصرف انرژی را کاهش میدهند.
• چیلرهای هواخنک مینی (مینی چیلر):
  برای مصارف کوچک مانند ویلاها و فضاهای محدود طراحی شده اند.

مزایای چیلر اسکرال هواخنک

• عدم نیاز به برج خنک کننده:
  هزینه های نصب و نگهداری را کاهش میدهد.
• نصب و راه اندازی آسان:
  به دلیل حذف سیستم آب خنک، پیچیدگی کمتری دارد.
• مصرف آب کمتر:
  مناسب برای مناطق خشک و کم آب است.

معایب و محدودیتها

• بازدهی پایینتر در هوای گرم:
  در دمای محیط بالا، عملکرد کندانسور کاهش مییابد.
• مصرف انرژی بالاتر:
  نسبت به چیلر آب خنک در شرایط مشابه انرژی بیشتری مصرف میکند.
• محدودیت در ظرفیت های بالا:
  معمولاً برای ظرفیتهای بالای 500 تن تبرید مناسب نیستند.

کاربردهای چیلر اسکرال هواخنک

• سیستم های تهویه مطبوع:
  در ساختمان های اداری، تجاری و مسکونی استفاده میشود.
• صنایع غذایی و دارویی:
  برای خنک کردن دستگاهها و فرآیندهای تولید کاربرد دارد.
• مراکز داده (دیتاسنترها):
  جهت خنک کاری سرورها و تجهیزات الکترونیکی به کار میرود.

نکات مهم در انتخاب چیلر اسکرال هواخنک

• محاسبه ظرفیت مورد نیاز:
  بر اساس بار سرمایی تن تبرید یا کیلوات محاسبه میشود.
• توجه به شرایط آب وهوایی:
  در مناطق گرمسیر، راندمان کاهش مییابد.
• نوع کمپرسور و بازدهی انرژی (COP):
  کمپرسورهای اینورتردار مصرف انرژی را بهینه میکنند.

نگهداری و سرویس چیلر اسکرال هواخنک

• تمیزکردن کویل های کندانسور:
  از تجمع گردوغبار جلوگیری میکند تا بازدهی کاهش نیابد.
• بررسی سطح روغن کمپرسور:
  کمبود روغن باعث خرابی کمپرسور میشود.
• کنترل فشار گاز مبرد:
  نشتی یا کاهش فشار مبرد، عملکرد سیستم را مختل میکند.

مقایسه چیلر اسکرال هواخنک با سایر سیستم ها

• مقایسه با چیلر آب خنک:
  چیلر اسکرال هواخنک مصرف آب ندارد اما بازدهی کمتری دارد.
• مقایسه با سیستم VRF
  چیلرها برای سرمایش مرکزی مناسبترند، اما VRF انعطاف پذیری بیشتری دارد.

جدیدترین فناوری ها در چیلرهای هواخنک

• کمپرسورهای اینورتردار:
  مصرف انرژی را تا 30% کاهش میدهند.
• سیستم های کنترل هوشمند
  امکان مانیتورینگ و کنترل از راه دور را فراهم میکنند.
• مبردهای سازگار با محیطزیست:
  مانند R-32 و R-410A که اثرات گلخانه های کمتری دارند.

جمع بندی و نتیجه گیری چیلر اسکرال هواخنک

• خلاصه مزایا و معایب:
  نصب آسان و مصرف آب کم، اما بازدهی پایین تر در هوای گرم.
• توصیه های نهایی در مورد چیلر تراکمی آب خنک:
  برای مناطق کم آب و ظرفیت های متوسط گزینه مناسبی است، اما در ظرفیت های بالا چیلر آب خنک بهتر است.
