طراحی و ساخت آب‌گرم‌کن خورشیدی

شرح کامل پروژه:

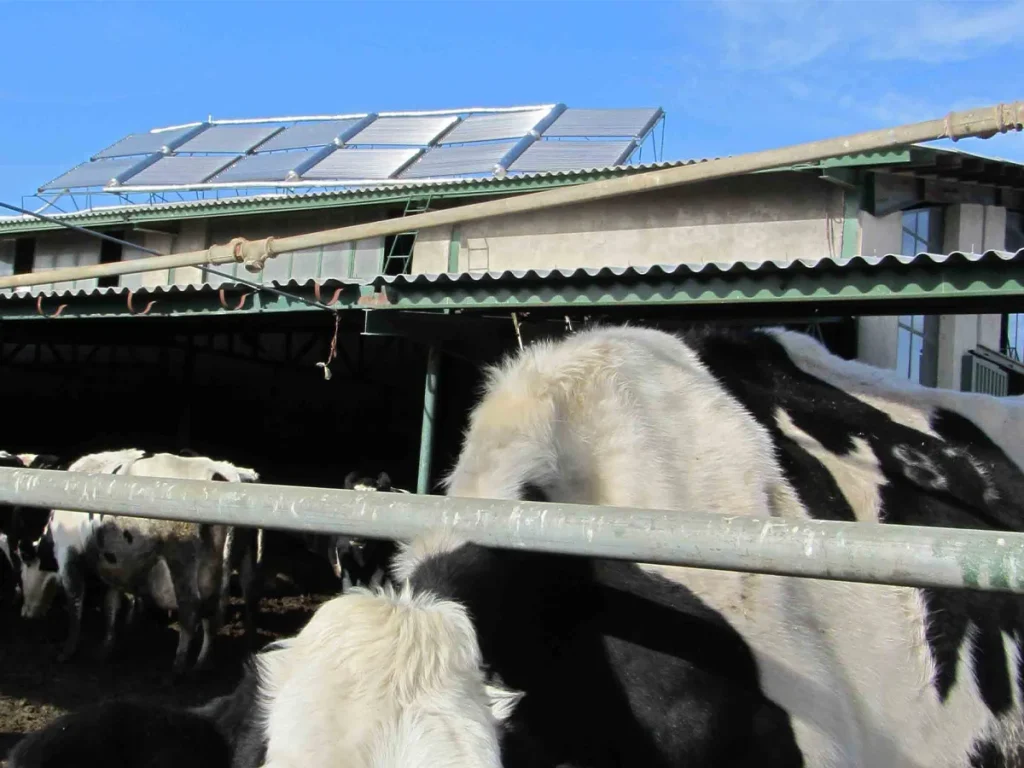

طراحی آب‌گرم‌کن خورشیدی از نوع وکیوم‌تیوپ با جمع‌کنندة (کلکتور) دو‌بال که برای اولین‌بار در ایران توسط تاسیسات سنگین میناگر، به یک شرکت سازنده‌ی ایرانی پیشنهاد ساخت آن داده و طراحی و تولید گردید. زیر بنای صفحات خورشیدی حدود 40 مترمربع است.

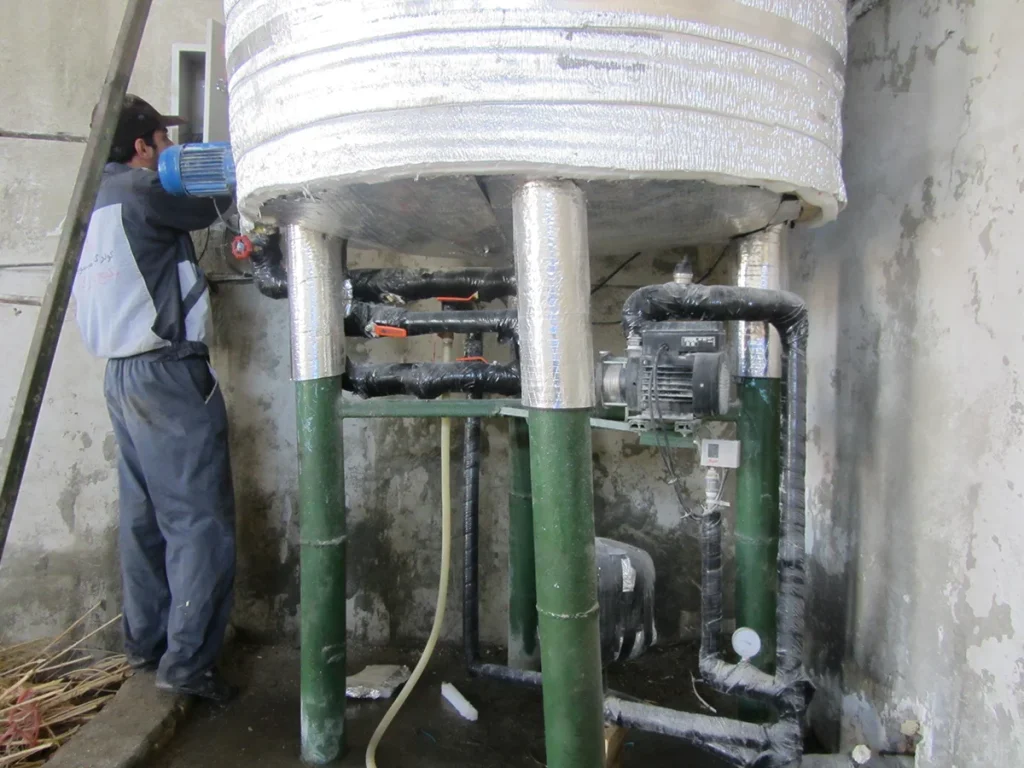

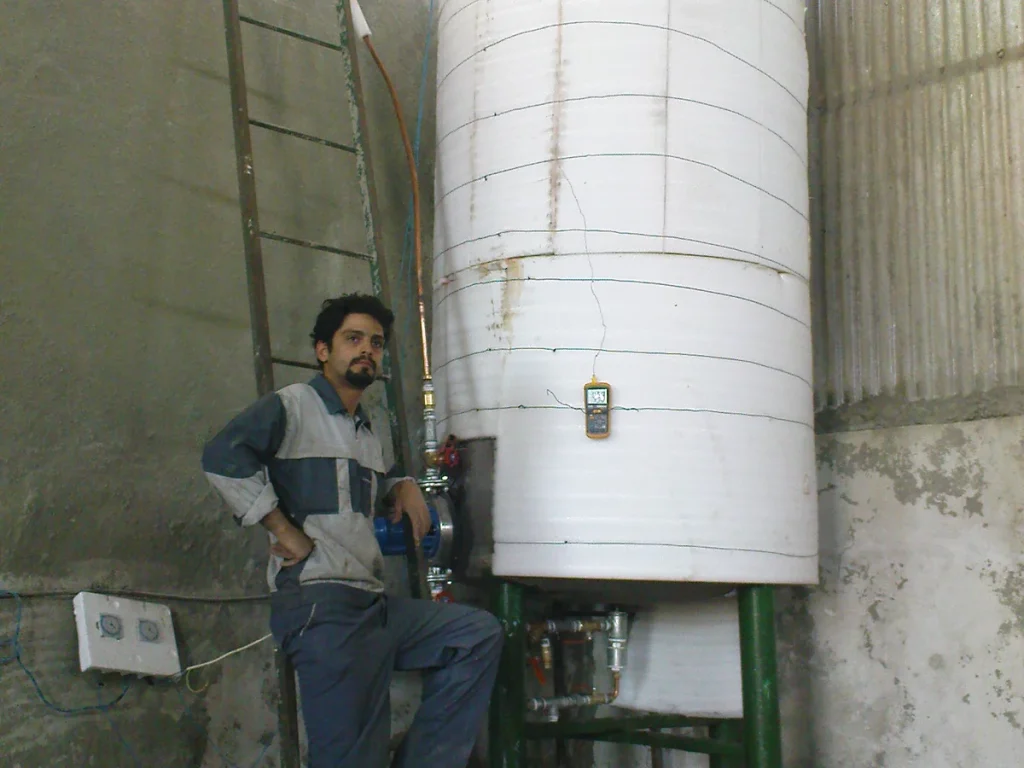

در این طرح آب با دمای حدود 20 درجه سانتیگراد در مخزن استیل به ظرفیت حدود 4000 لیتر به‌صورت اتمسفریک در صبح ذخیره می‌شود.

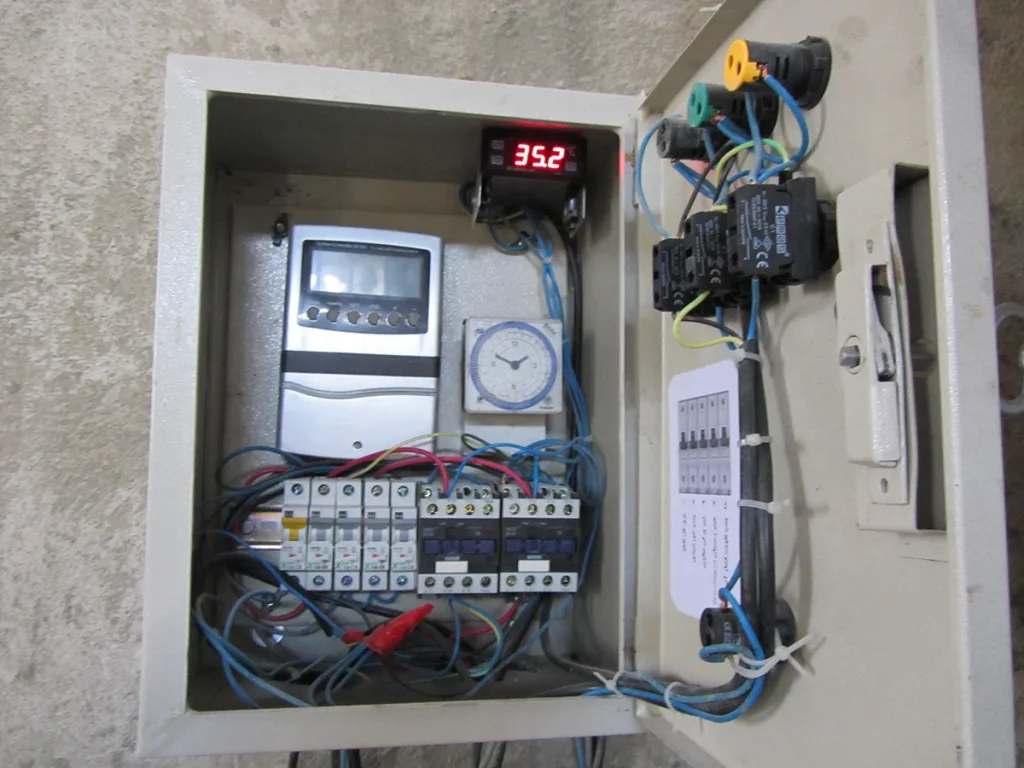

کنترل دیجیتال خورشیدی در تابلو برق با دو سنسور دمای آب؛ یکی در بالای مخزن صفحات خورشیدی و یک سنسور در پایین مخزن ذخیره  به کنترل می‌پردازد. در صورت افزایش دمای آب در صفحات خورشیدی به بیش از 10 درجه سانتیگراد نسبت به مخزن ذخیره، پمپ خورشیدی را روشن کرده و آب صفحات خورشیدی را به مخزن انتقال می‌دهد. مخزن طوری طراحی شده که آب داغ وارده در بالای مخزن تخلیه شده و با آب سرد در پایین مخزن اختلاط نمی‌کند.

مخزن طوری طراحی شده که آب جهت مصرف از مخزن از بالاترین نقطه آب برداشت شده (طراحی خاص داخلی مخزن) و بعد خارج شده به یک عدد شیر مخلوط‌کننده دماپا (شیر میکسینگ ولو) ارسال شده تا با دمای حداکثر60 درجه از شیر خارج شده و به‌طرف آب‌گرم‌کن فوری گازوئیلی هدایت می‌شود.

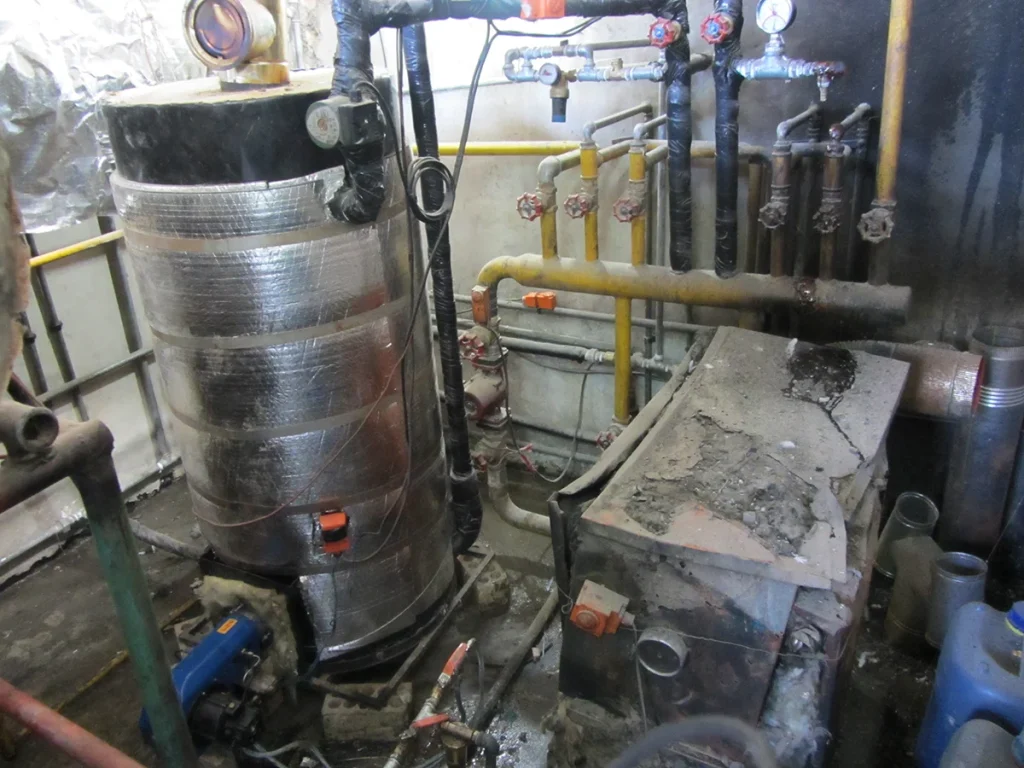

در آب‌گرم‌کن در صورت سردتر بودن آب ورودی از دمای 60 درجه، به‌صورت اتوماتیک افزایش دما یافته و از دیگ با دمای حداقل60 درجه به‌طرف شیردوش‌ها جهت مصرف می‌رود.

کنترل کننده خورشیدی دارای سامانه‌ی حافظت در برابر یخ‌زدگی است که به یک سیم گرم‌کننده وصل است. این سیم در مسیر لوله‌های مسی رفت‌وبرگشت آب‌گرم‌کن خورشیدی متصل شده تا در صورت یخبندان و نبود جریان از یخ‌زدگی لوله‌ها جلوگیر شود.

در این پروژه جهت کاهش اختلاط آب سرد و گرم. در طول روز و با برداشت آب گرم از مخزن، ذخیره آب تا صبح روز بعد تکمیل نمی‌شود مگر به صورت فرمان دستی.

علاقمندان به تاسیسات می توانند در دوره آموزش طراحی آبگرم‌ کن خورشیدی شرکت نمایید.

نکات مهم پروژه:

گرمایش آب در آب‌گرم‌کن خورشیدی تا دمای پایین (40 الی 60 درجه) انجام می‌شود. در این حالت نگهداری آب و حفظ انرژی گرمایی آب به دلیل کمتر بودن اختلاف دمای آب با هوای اطراف راحت‌تر بوده و اتلاف انرژی کمتری خواهیم داشت و در مقابل ذخیره‌ی گرمایی در صفحات نیز سریع‌تر و راحت‌تر انجام خواهد شد. در صورت نیاز به گرمایشی تکمیلی، این افزایش دما، در دیگ توسط گازوئیلی انجام خواهد شد.ت
