دانلود جدول وزن و ضخامت لوله‌ های مسی

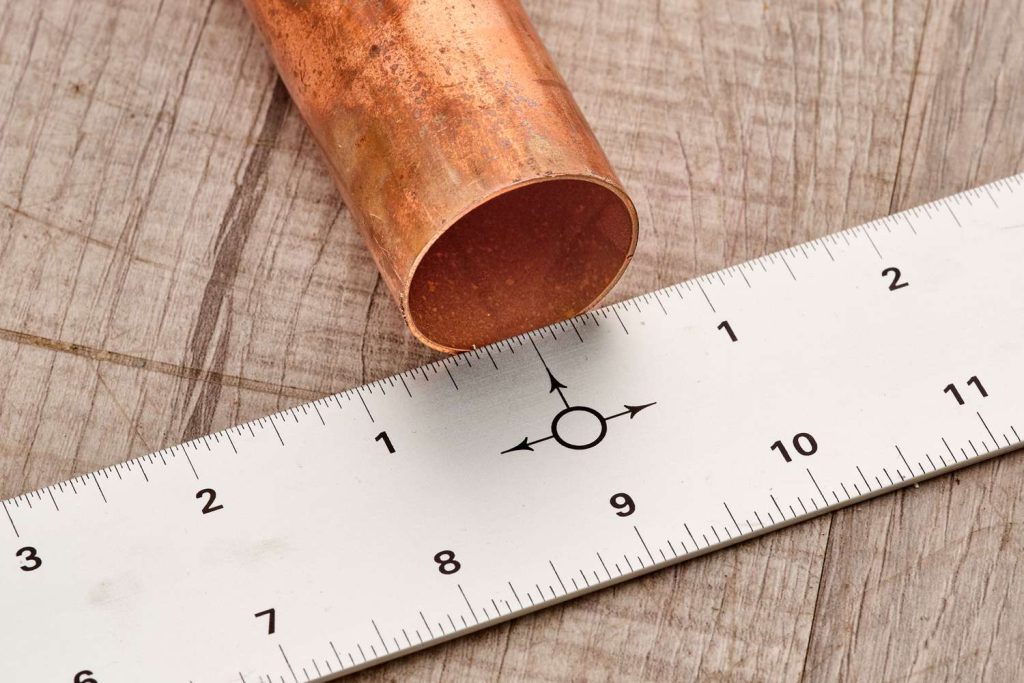

راهنمای کامل انتخاب وزن لوله مسی برای مهندسان

وزن لوله مسی یکی از مهم ترین پارامترهای فنی در طراحی، انتخاب و اجرای سیستم های تأسیساتی، تهویه مطبوع، تبرید و خطوط انتقال سیال است. در پروژه های حرفه ای، انتخاب لوله صرفاً بر اساس قطر اسمی انجام نمی شود، بلکه ترکیبی از وزن واحد طول، ضخامت لوله مسی ، نوع آلیاژ، فشار کاری و استاندارد ساخت مورد بررسی قرار می گیرد. در این راهنمای آموزشی، ساختار محاسبه وزن، ارتباط آن با ضخامت، جداول مهندسی، نکات انتخاب و خطاهای رایج بررسی می شود تا بتوانید تصمیم گیری دقیق و قابل استناد انجام دهید.

اهمیت وزن لوله مسی در طراحی و اجرا

وزن هر شاخه یا هر متر لوله مسی مستقیماً بر چند عامل اجرایی و اقتصادی اثر می گذارد و نادیده گرفتن آن می تواند باعث خطا در برآورد هزینه و حتی مشکلات اجرایی شود.

در پروژه های تأسیساتی، وزن لوله مسی نقش کلیدی در موارد زیر دارد:

• محاسبه بار مرده وارد بر سازه و ساپورت ها
• طراحی بست ها، آویزها و تکیه گاه های خط لوله
• برآورد هزینه حمل ونقل و انبارش
• تخمین قیمت خرید بر اساس وزن فلز مصرفی
• انتخاب روش اتصال (لحیم، جوش، پرسی، فلر)
• کنترل افت فشار در خطوط طولانی
• بررسی مقاومت مکانیکی در برابر ضربه و لرزش

از دیدگاه مهندسی، هرچه وزن واحد طول بیشتر باشد، معمولاً ضخامت لوله مسی  بیشتر بوده و در نتیجه تحمل فشار و دوام مکانیکی افزایش می یابد؛ البته این موضوع باید با نیاز واقعی سیستم تطبیق داده شود تا از افزایش غیرضروری هزینه جلوگیری گردد.

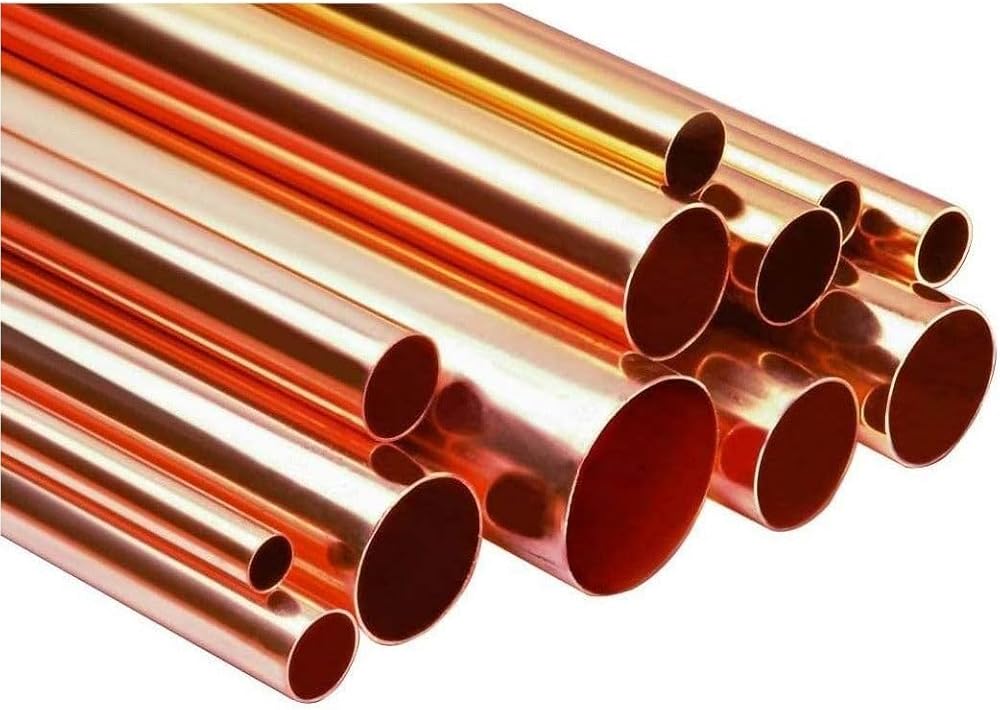

ارتباط وزن لوله مسی با ضخامت لوله مسی

ضخامت لوله مسی مهم ترین متغیری است که وزن را تغییر می دهد. دو لوله با قطر بیرونی یکسان اما ضخامت متفاوت، وزن کاملاً متفاوتی خواهند داشت.

نقش ضخامت در ساختار مکانیکی لوله

ضخامت بالاتر باعث می شود:

• تحمل فشار داخلی افزایش یابد
• مقاومت در برابر خوردگی و سایش بیشتر شود
• عمر مفید سیستم طولانی تر گردد
• امکان رزوه کاری یا ماشین کاری بهتر فراهم شود
• مقاومت در برابر ضربه و لهیدگی بیشتر شود

در مقابل، افزایش ضخامت لوله مسی باعث افزایش:

• وزن واحد طول
• قیمت تمام شده
• سختی خمکاری
• هزینه اجرا و نصب

بنابراین انتخاب ضخامت باید متناسب با فشار کاری، نوع سیال، دمای کار و استاندارد پروژه باشد؛ نه صرفاً بر اساس حداکثر ضخامت موجود.

فرمول محاسبه وزن لوله مسی

برای محاسبه وزن لوله مسی از رابطه چگالی فلز مس و سطح مقطع حلقوی استفاده می شود. این روش در برآوردهای مهندسی و کنترل صحت جداول کاربرد دارد.

پارامترهای مورد نیاز برای محاسبه

برای محاسبه وزن واحد طول باید مقادیر زیر مشخص باشد:

• قطر خارجی لوله
• ضخامت لوله مسی
• قطر داخلی (بر اساس ضخامت)
• چگالی مس (حدود 8.9 گرم بر سانتی متر مکعب)

فرمول مهندسی وزن واحد طول

وزن هر متر لوله ≈
مساحت سطح مقطع فلز × چگالی × طول

که در آن:

• مساحت مقطع = π × (R بیرونی² − R داخلی²)

در عمل، مهندسان معمولاً از جدول وزن لوله مسی استفاده می کنند تا سرعت و دقت کار افزایش یابد و احتمال خطای محاسباتی کاهش پیدا کند.

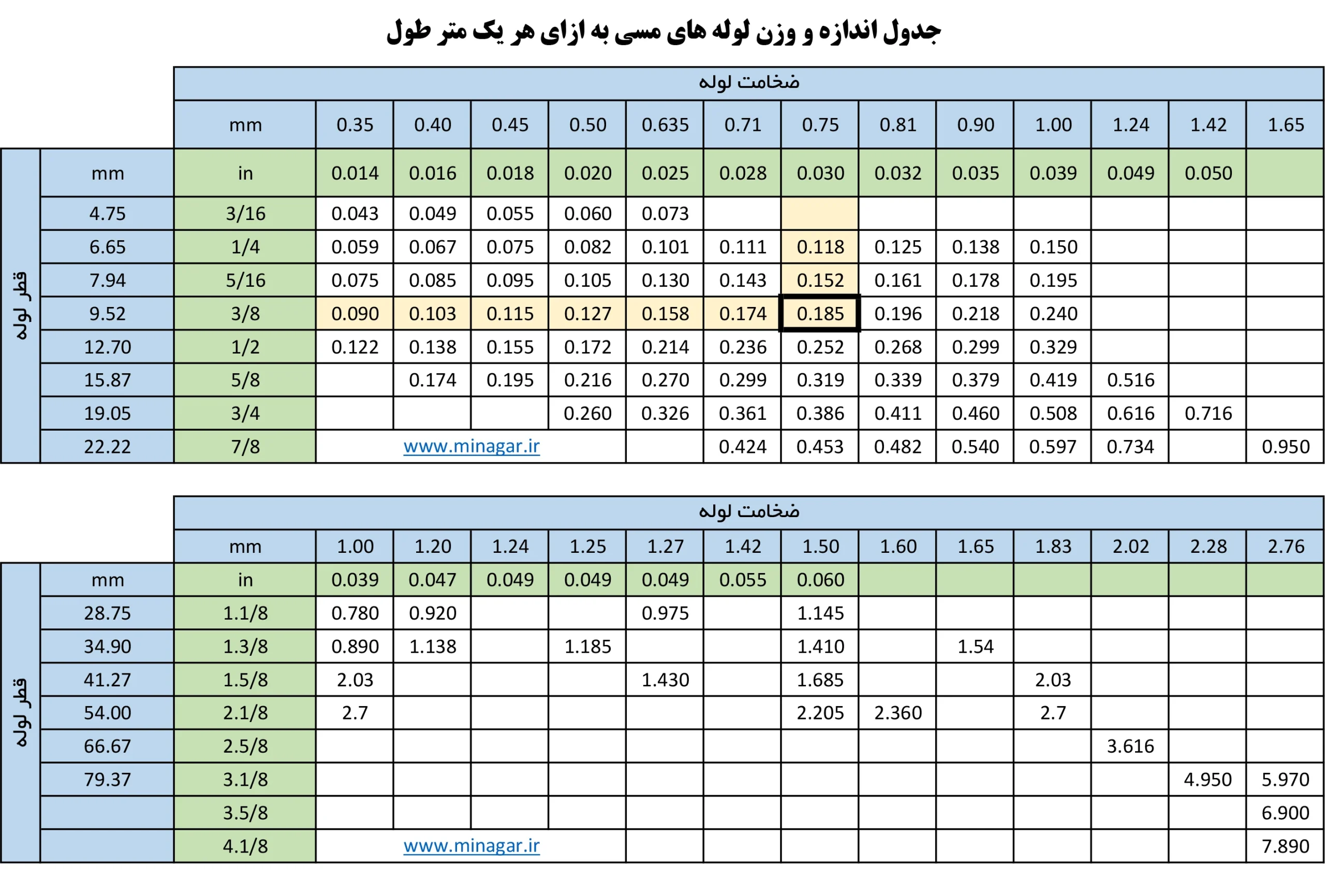

جدول وزن لوله مسی بر اساس قطر و ضخامت

در جداول مهندسی، وزن لوله مسی معمولاً بر حسب کیلوگرم بر متر ارائه می شود. مقادیر زیر نمونه آموزشی از ابعاد پرکاربرد است (مقادیر تقریبی هستند و بسته به استاندارد سازنده تغییر می کنند).

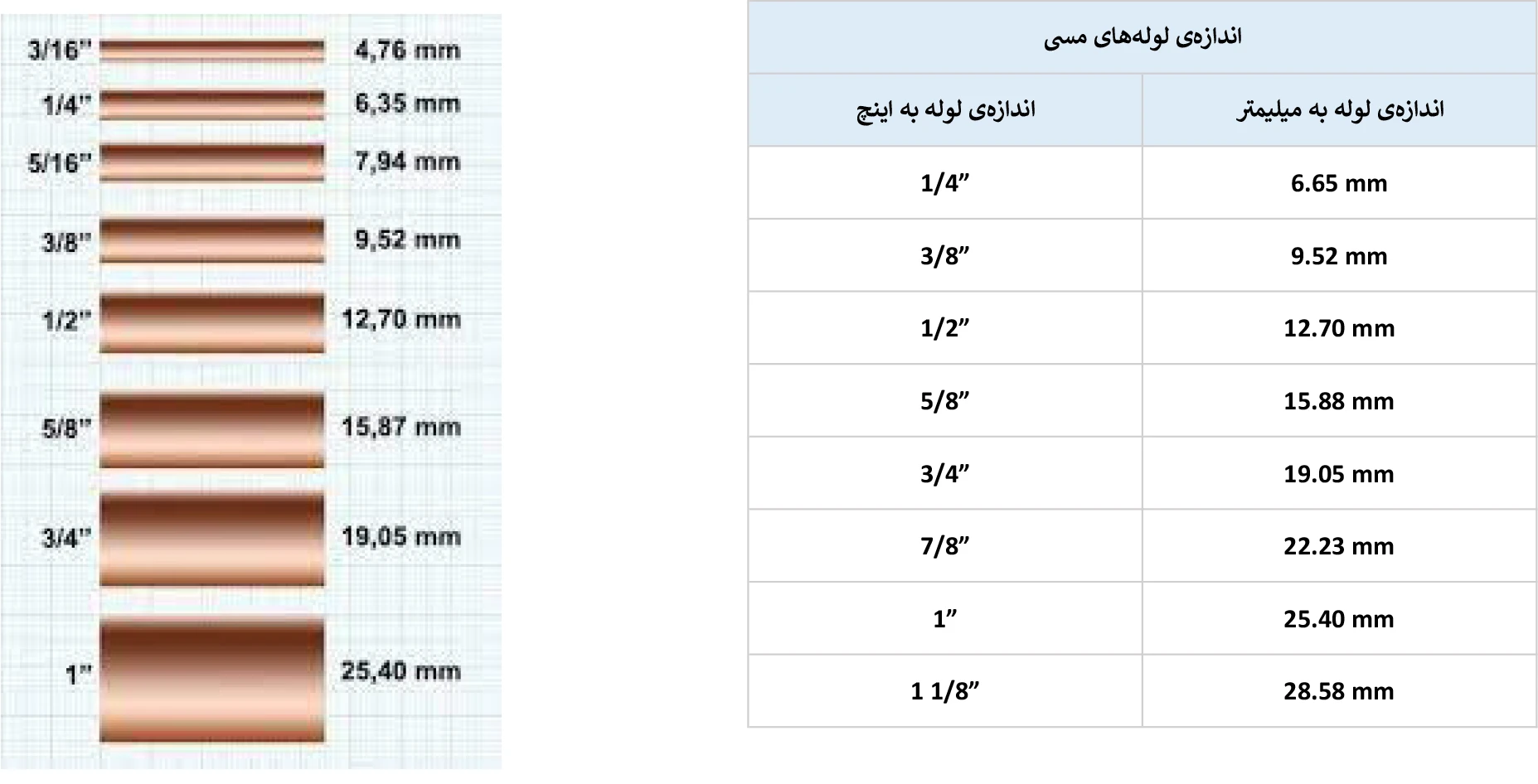

جدول اندازه لوله های مسی

جدول اندازه لوله های مسی یک مرجع فنی برای تعیین قطر خارجی، قطر داخلی، ضخامت دیواره و رده بندی ابعادی لوله در کاربردهای مختلف تأسیساتی، تبرید، تهویه و خطوط انتقال سیال است. در این جدول ها معمولاً اندازه ها بر حسب میلی متر و اینچ ارائه می شود و هر سایز با مقادیر مشخصی از ضخامت و کلاس کاری همراه است تا انتخاب لوله متناسب با فشار، دما و نوع مصرف انجام شود. استفاده صحیح از جدول اندازه باعث می شود انتخاب سایز به صورت مهندسی انجام شود، از خطای تطبیق اتصالات جلوگیری گردد و محاسباتی مانند دبی عبوری، افت فشار و وزن لوله مسی با دقت بالاتری انجام شود؛ به همین دلیل در طراحی و اجرای حرفه ای، مراجعه به جدول اندازه استاندارد سازنده یا استاندارد مرجع، یک الزام فنی محسوب می شود.

دسته بندی ضخامت لوله مسی در استانداردهای رایج

استانداردها برای ساده سازی انتخاب، لوله ها را در کلاس های ضخامت طبقه بندی می کنند. این طبقه بندی باعث می شود مهندسان بدون محاسبه مستقیم وزن، کلاس مناسب را انتخاب کنند.

کلاس های رایج ضخامت

در برخی استانداردهای بین المللی:

• Type K → بیشترین ضخامت، بیشترین وزن
• Type L → ضخامت متوسط، کاربرد عمومی
• Type M → ضخامت کمتر، سیستم های کم فشار

افزایش کلاس ضخامت مستقیماً باعث افزایش وزن لوله مسی در هر متر خواهد شد.

روش انتخاب ضخامت مناسب بر اساس کاربرد

انتخاب ضخامت لوله مسی باید کاربردمحور باشد، نه صرفاً بر اساس در دسترس بودن بازار.

سیستم های تبرید و تهویه مطبوع

در خطوط مبرد:

• فشار کاری بالا است
• ارتعاش کمپرسور وجود دارد
• تغییرات دمایی شدید است

بنابراین معمولاً ضخامت متوسط رو به بالا انتخاب می شود تا وزن لوله مسی و استحکام آن پاسخگوی شرایط کاری باشد.

سیستم های آب رسانی و گرمایشی

در خطوط آب:

• فشار قابل پیش بینی است
• شوک فشاری کمتر است
• خوردگی عامل مهم تری است

در این کاربردها ضخامت بهینه انتخاب می شود تا تعادل بین وزن، قیمت و دوام برقرار گردد.

خطوط گاز و سیالات خاص

در خطوط حساس:

• استاندارد الزامی است
• حداقل ضخامت تعریف شده
• وزن لوله مسی باید با جداول مرجع کنترل شود

خطاهای رایج در استفاده از جدول وزن لوله مسی

در بررسی های فنی پروژه ها، چند اشتباه تکرارشونده دیده می شود که می تواند باعث خطای محاسباتی شود.

اشتباه در تشخیص قطر اسمی و قطر واقعی

بعضی کاربران:

• قطر اسمی را با قطر خارجی اشتباه می گیرند
• از جدول اشتباه استفاده می کنند
• وزن را کمتر یا بیشتر از مقدار واقعی برآورد می کنند

نادیده گرفتن تلرانس ضخامت

در تولید صنعتی:

• ضخامت لوله مسی دارای تلرانس است
• وزن واقعی می تواند چند درصد اختلاف داشته باشد
• در برآوردهای دقیق باید ضریب اطمینان لحاظ شود

استفاده از جدول غیرهم استاندارد

جداول غیرمرجع یا فروشگاهی ممکن است:

• به روز نباشند
• استاندارد مشخص نداشته باشند
• با محصول واقعی هم خوانی نداشته باشند

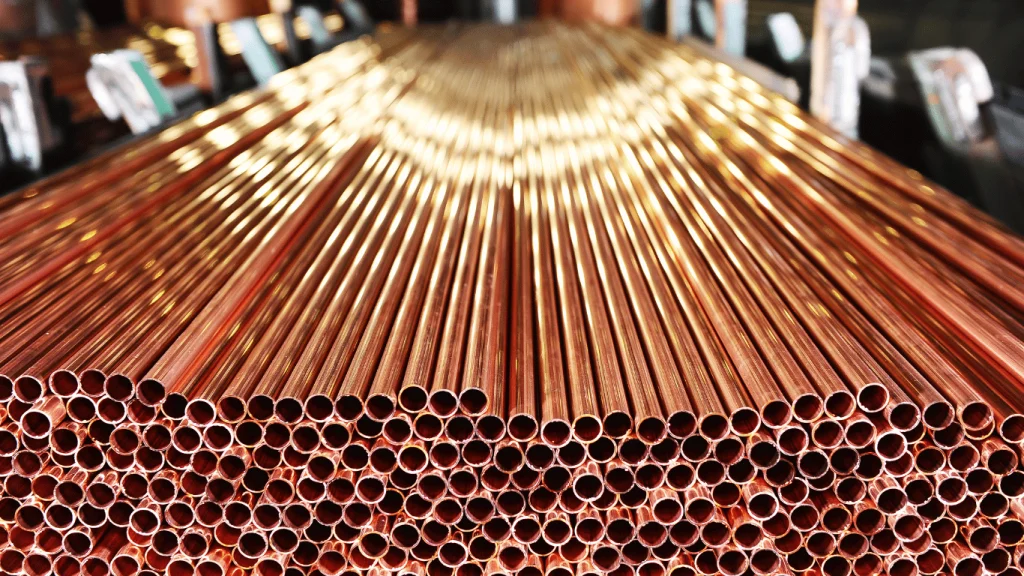

نکات اجرایی برای کنترل وزن در خرید لوله مسی

در خریدهای حجمی، کنترل وزن راهکار مؤثری برای جلوگیری از مغایرت است.

روش های کنترل سریع در کارگاه

• وزن کشی شاخه و تقسیم بر طول
• مقایسه با جدول وزن لوله مسی
• کنترل ضخامت با کولیس
• بررسی کد استاندارد حک شده روی لوله
• تطبیق با دیتاشیت کارخانه

این روش ها باعث می شود ضخامت لوله مسی و وزن واقعی با مشخصات اعلامی تطابق داشته باشد.
