آموزش کارکرد هیدروسپریتور

روش کار هیدروسپریتور

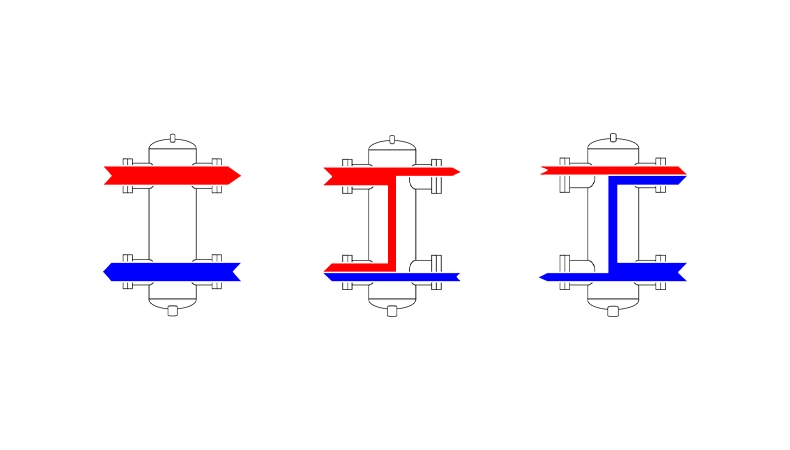

روش کار هیدروسپریتور برمبنای سامانه‌ دومداره موازی با برگشت مستقیم می‌باشد که یکی از کارکرد هیدروسپریتور یا لولاست هیدر است. سامانه دومداره، در طراحی های مدرن پایه آبی به منظور منطقه‌بندی، مورد استفاده قرار میگیرد. در این سامانه‌ها از پمپ‌های مجزا برای هر منطقه حرارتی، چه در مدارهای اول و به‌ویژه در مدارهای دوم، استفاده می‌شود؛ لذا باتوجه‌ به نحوه‌ی روشن و خاموش شدن پمپ‌ها احتمال به‌وجودآمدن حالت‌های مختلف گردش آب وجود دارد. حالت‌های احتمالی گردش آب در سامانه دومداره به سه حالت کلی قابل تقسیم‌بندی است:

تأسیسات سنگین میناگر پیشرو در طراحی هیدروسپریتور‌های گرمایشی و هیدروسپریتور‌های سرمایشی جهت موتورخانه‌هایی با چیلر‌های صنعتی و تجاری و مرجع تخصصی فروش هیدروسپریتور می باشد.

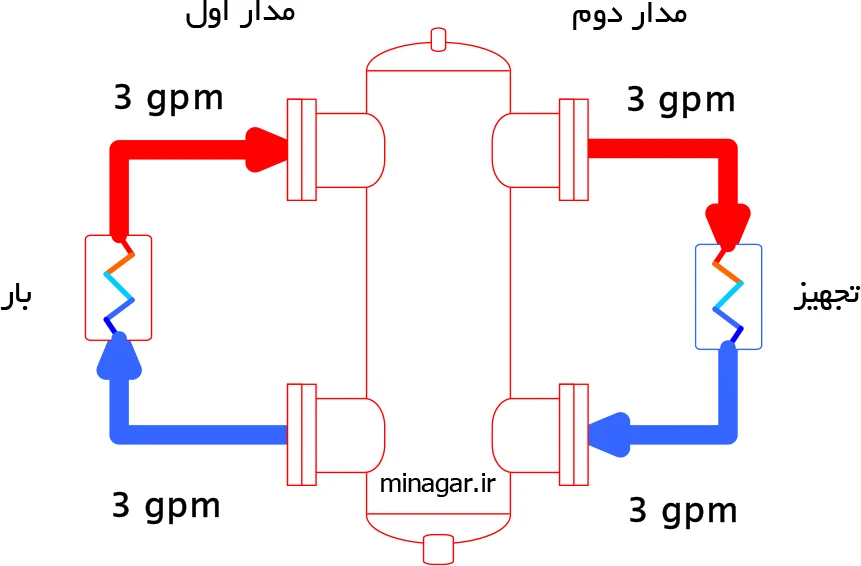

1. دبی جریان در مدار اول و دوم با هم برابر

این حالت، به‌ندرت در سیستم‌های دومداره رخ می‌دهد. دو جریان بالا تمایلی به مواجه شدن با دو جریان پایین را نداشته و جریان‌ها کم اصطکاک‌ترین مسیر را انتخاب و طی می‌نمایند (تصویر 1). در این حالت نیازی به وجود سامانه دومداره و بررسی روش کار لولاست هیدر نمی‌باشد.

تصویر 1

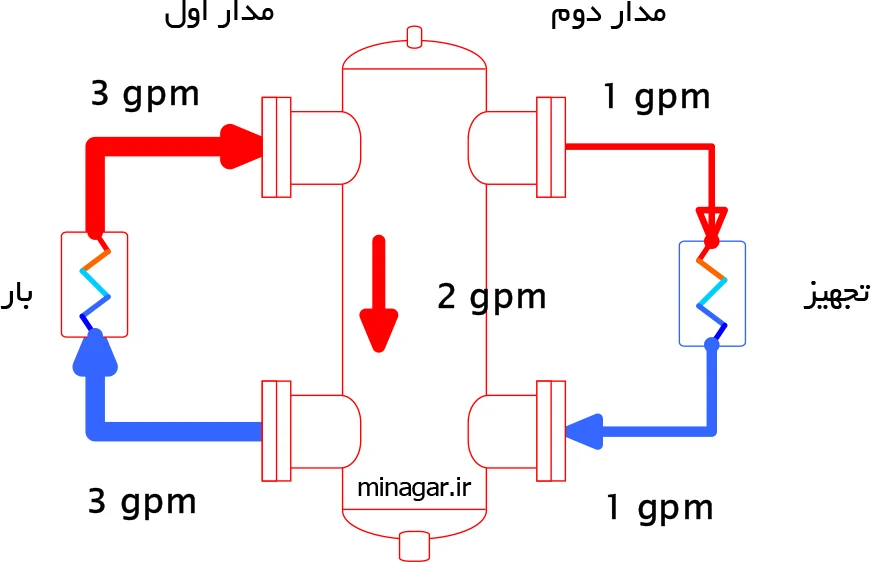

2. دبی جریان در مدار اول بیشتر از مدار دوم

همان گونه که در تصویر 2 مشاهده می‌شود، این حالت زمانی رخ می‌دهد که پمپ‌های مدار دوم خاموش شده و یا مدار دوم با کاهش جریان مواجه شده باشد. در این حالت، تمامی آب وارد شده از مدار دوم به هیدروسپریتور توسط مدار اول مکیده می‌شود. بایستی به روش کار هیدروسپریتور و کارکرد هیدروسپریتور در این مدل دقت شود. دبی اضافه‌تر از مدار دوم، توسط خود مدار اول تامین می‌گردد (تصویر 2).

تصویر 2

3. دبی جریان در مدار اول کمتر از مدار دوم

این حالت، سؤال‌برانگیزترین حالت بوده و بیشترین احتمال وقوع را دارد (تصویر 3). می‌توان از این حالت در طراحی سامانه‌هایی جهت کاهش دما (مانند گرمایش کفی و فن‌کوئل) در مدار دوم استفاده نمود. برای این کار، جریان در مدار دوم با دمای کمتر و حجم بیشتر در جریان می‌باشد.

حالت اصلی مورد بحث، برای مدارهای دوم با دمای بالا می‌باشد که یا دبی گردشی در مدار دوم همیشه بالاتر است و یا زمانی رخ می‌دهد که پمپ‌های مدار دوم تازه روشن شده و پمپ‌های مدار اول در حالت خودتنظیمی و خاموش هستند. با روشن شدن تجهیزات مدار دوم، آب سرد برگشتی از مدار دوم با تمام دبی به هیدروسپریتور یا لولاست هیدر وارد می‌شود؛ لذا مکش مدار اول به‌صورت صددرصد دبی خود را از برگشت تأمین کرده و تجهیزات در مدار اول نیز روشن شده و شروع به تولید گرمایش موردنیاز و تزریق آن به سامانه می‌کنند. بعد از گذشت چند دقیقه درصورتی‌که حجم گرمایشی تجهیزات در مدار اول متناسب با بارهای حرارتی در مدار دوم باشد بدون هیچ مشکل و به‌تدریج تجهیزات در مدار دوم به بار موردنیاز خود دست‌یافته و احتمالاً به خودتنظیمی می‌رسند و حتی برخی از تجهیزات خاموش شوند. در حقیقت با تزریق توان حرارتی کافی در کل سامانه، دمای سامانه بالا رفته و توان ذخیره شده راهی جز تخلیه از طریق تجهیزات گرمایشی ندارد و روش کار هیدروسپریتور به این صورت می باشد که به آن روش کار لولاست هیدر هم می گویند.

تصویر 3
