دانلود ابعاد ساخت هیدروسپریتور

ساخت هیدروسپریتور

با توجه به اهمیت و حساسیت ساخت هیدروسپریتور و یا هیدرولیک‌سپریتور و یا جداکننده هیدرونیکی در سامانه‌های لوله‌کشی مدرن به‌خصوص سامانه‌های لوله‌کشی دومداره (لوله‌کشی اولیه و ثانویه) جدول پیش‌طراحی شده جهت ساخت هیدروسپریتور برای راحتی کار توسط تأسیسات سنگین میناگر در اینجا قرار داده شده است.

اهمیت ساخت هیدروسپریتور در سامانه‌های گرمایشی از نظر ظرفیت خازنی جهت جلوگیری از برگشت سریع به مدار اولیه پراهمیت بوده ولی افزایش حجم مخزن خود محدودیت‌هایی داشته که استفاده از جدول طراحی هیدروسپریتور می‌تواند از بروز خطا در ساخت هیدروسپریتور جلوگیری نماید.

لازم به ذکر است در جدول پیشنهادی ضخامتی برای هیدروسپریتور اعلام نشده که لازم است با توجه به شرایط پروژه بخصوص فشار کاری آن، ضخامتی برای هیدروسپریتور در نظر گفته شود.

در صورت چشم‌پوشی از خاصیت ظرفیت خازنی هیدروسپریتور می‌توانید از دو سه‌راهی متولی جهت طراحی لوله‌کشی دومداره استفاده نمود که توضیحات بیشتر در دوره «طراحی لوله‌کشی دومداره» می‌توانید مطالعه بفرمایید.

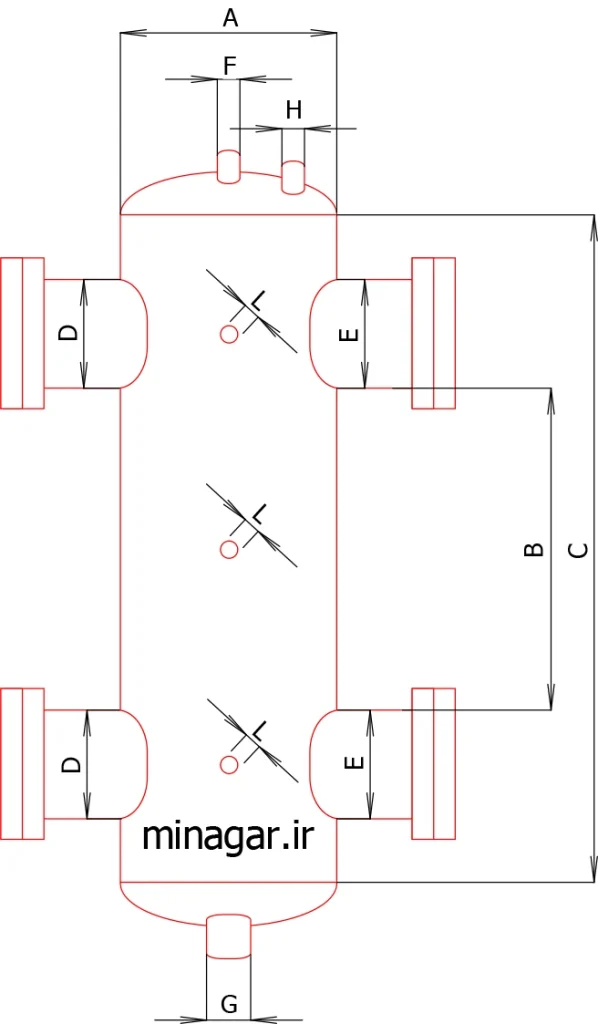

هیدروسپریتور

هیدروسپریتور (Hydro separator)، که یکی از تجهیزات مورد استفاده در سامانه‌های دومداره یا همان اولیه ثانویه (primary secondary) می‌باشد. به این تجهیز هیدرولیک‌سپریتور و نیز هیدرونیک سپریتور نیز گفته می‌شود. نحوه کار هیدروسپریتور بر مبنای سامانه‌ی دومداره موازی با برگشت مستقیم می‌باشد.

در سامانه دومداره، کل سامانه به دو مدار مدار اول و مدار دوم، تقسیم می‌گردد. بدنه جداکننده بخش مشترک بین هر دو مدار می‌باشد. ورودی و خروجی در هر دو مدار با استفاده از قانون بقای جِرم قابل‌تحلیل است. جِرم موجود در کل سامانه ثابت می‌باشد. همچنین میزان ورودی جِرم (آب) به هر مدار برابر با میزان خروجی از آن می‌باشد. هیدروسپریتور در نصب آبشاری پکیچ‌های گرمایشی نیز کاربرد فراوانی دارد که بایستی به ابعاد هیدروسپریتور در آن دقت نمود.

کارکردها و وظایف سامانه دومداره

اجرای سامانه دومداره مزایای زیادی برای طراحان در مواجهه با محدودیت‌های طراحی داشته و ابعاد هیدروسپریتور در اجرای آن توسط هیدروسپریتور نسبت به روش به‌کارگیری دو سه‌راهی متوالی سه کاربرد بیشتر، به شرح زیر دارد:

1. توازن جرمی،

2. توازن فشار،

3. ذخیره‌سازی (کارکرد اختصاصی هیدروسپریتور)،

4. جداسازی هوا (کارکرد اختصاصی هیدروسپریتور)،

5. جداسازی ضایعات (کارکرد اختصاصی هیدروسپریتور).

جهت اطلاع از نحوه طراحی و انجام محاسبات آن به دوره‌ آموزشی «طراحی هیدروسپریتور» مراجعه شود.

جهت انجام مشاوره و طراحی هیدروسپریتور‌های خاص و نیز طراحی و مشاوره سامانه‌های هیدرونیک مدرن سرمایشی و گرمایشی می‌توانید با بخش طراحی تأسیسات سنگین میناگر تماس حاصل فرمایید.

تأسیسات سنگین میناگر پیشرو در طراحی هیدروسپریتور‌های گرمایشی و هیدروسپریتور‌های سرمایشی جهت موتورخانه‌هایی با چیلر‌های صنعتی و تجاری و مرجع تخصصی فروش هیدروسپریتور می باشد.
