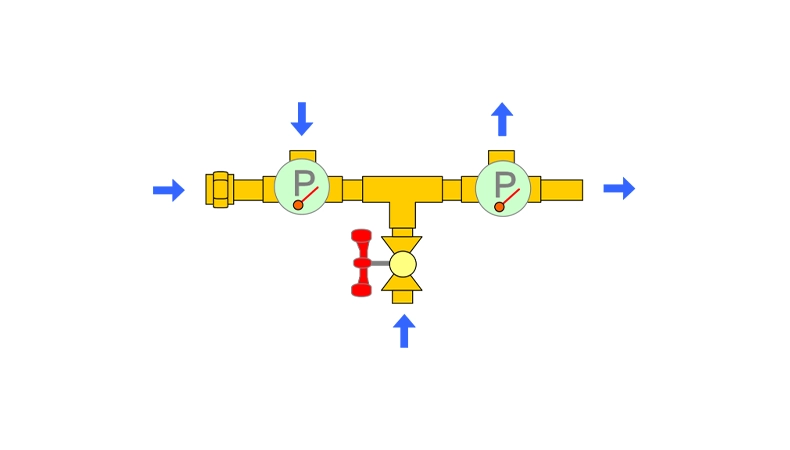

دوره آموزش طراحی لوله‌ کشی و پایپینگ

معرفی سامانه ‌های پایه ‌آبی

در این دوره قصد داریم به آموزش طراحی لوله کشی و پایپینگ بپردازیم. در ابتدا بایستی با سامانه ‌های پایه ‌آبی که به آن سیستم‌ های هیدرونیک نیز گفته می‌شود، آشنا شویم. آنها از آب به ‌عنوان انتقال‌دهنده انرژی گرمایشی در سیکل تهویه مطبوع استفاده می‌کنند. این انتقال آب توسط سامانه لوله ‌کشی یا پایپینگ صورت می‌پذیرد. هنگام آموزش طراحی لوله کشی بایستی به این نکته دقت داشته باشیم که سامانه ‌های پایه ‌آبی‌ از نظر تغییرات فشار ستون آب به دو دسته کلی باز و بسته طبقه‌بندی می‌شوند که جهت آشنایی با آنها می توانید به دوره مدارهای لوله کشی باز و بسته مراجعه فرمایید.

انواع سامانه ‌های لوله‌ کشی

در این بخش از دوره آموزش طراحی لوله کشی به معرفی انواع سامانه‌ های لوله‌ کشی می‌پردازیم که در تهویه مطبوع کاربرد داشته و با شناخت و به‌کارگیری صحیح آن‌ها می‌توان در هر پروژه با کمترین هزینه به بیشترین نتایج فنی و اقتصادی دست‌یافت. اکثر سامانه‌های پیشرفته پایه‌آبی، ترکیبی از چند سامانه‌ می‌باشند که در زیر به معرفی و بررسی هریک از این سامانه‌ها به‌تنهایی می‌پردازیم که در طراحی لوله کشی مورنیاز می باشند.

مدار لوله کشی یک لوله

مدار لوله کشی یک لوله سری

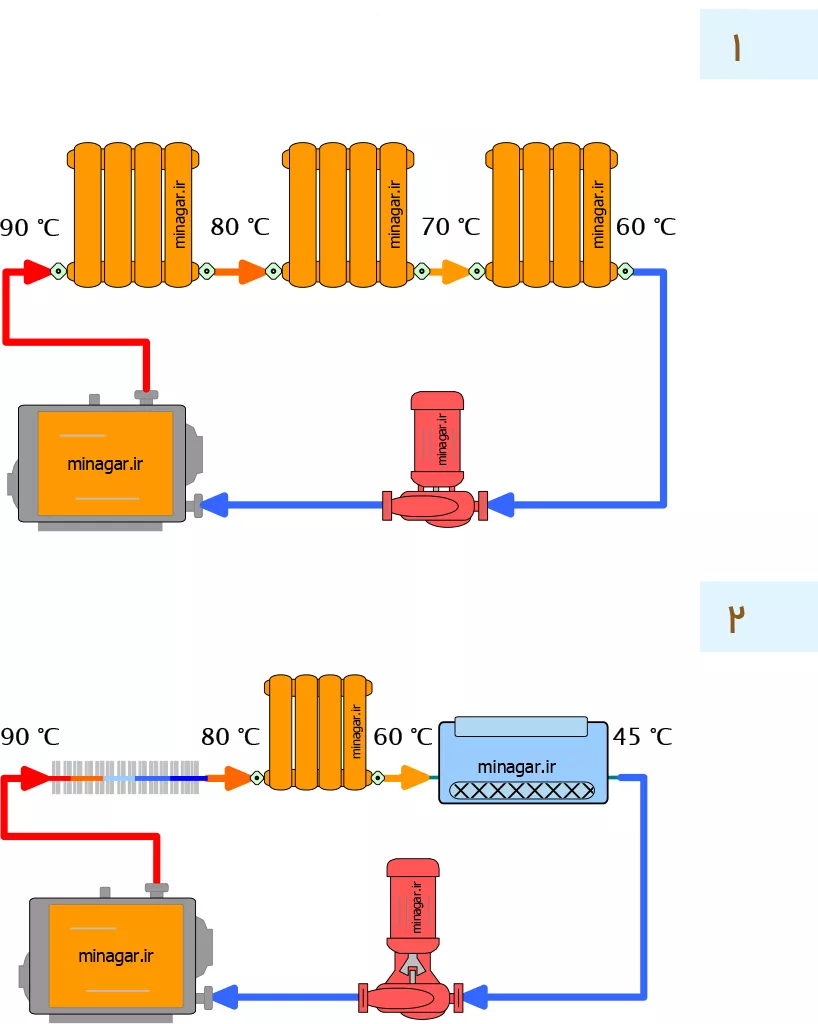

همان گونه که در تصویر 6-1 نشان‌داده‌شده است دمای سیال در این سامانه از هر تجهیز گرمایشی به تجهیز دیگر کاهش داشته و در صورتی که این افت دما در طراحی در نظر گرفته نشده باشد باعث ایجاد مشکلاتی خواهد شد. در تصویر 6-2 می‌توانید طراحی لوله کشی متناسب با افت دمای محاسبه شده در این سامانه را مشاهده نمایید. کاربرد این سامانه برای یک منطقه حرارتی واحد بهتر است تا در صورت وجود افت دما در تجهیزات انتهایی مسیر، گرمایش منطقه حرارتی توسط تجهیزات قبلی جبران شده باشد.

تصویر 6

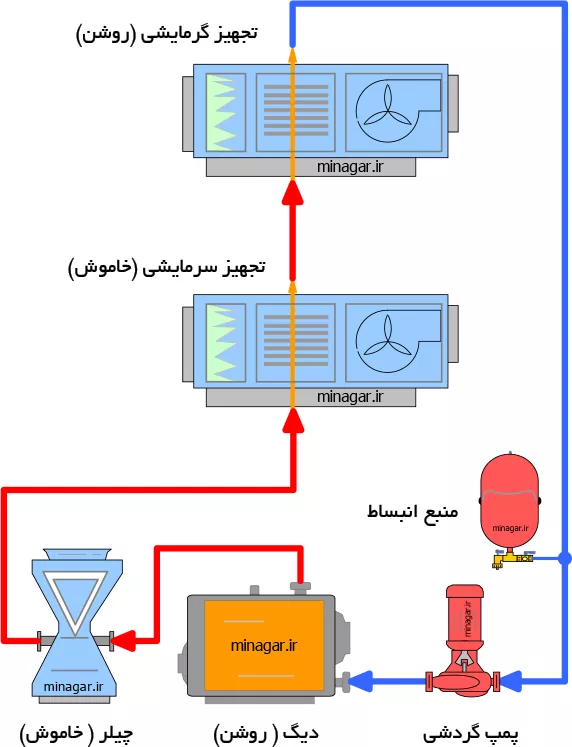

کاربرد مناسب سامانه لوله کشی و پایپینگ تک لوله در مدارهای تهویه‌ ای با تجهیزات فن‌ دار از جمله هواساز ها و یا فن‌کوئل‌ ها است. در این تجهیزات که انتقال حرارت به‌صورت همرفتی صورت می‌گیرد در صورت خاموش شدن فن و بازماندن جریان امکان انجام عملیات کنترلی تا حد زیادی امکان‌پذیر است. در تصویر 7 یک نمونه مدار یا عکس لوله کشی تک لوله با سامانه هواساز های سرمایشی و گرمایشی که به‌صورت نوبتی روشن می‌شوند نمایش‌داده‌شده است. در این حالت شیرهای هر دو هواساز در تمام فصول باز و از طریق روشن و خاموش شدن فن، دما کنترل می‌گردد. در بخش ذیل چند نقشه و عکس لوله کشی نمایش داده شده است.

تصویر 7

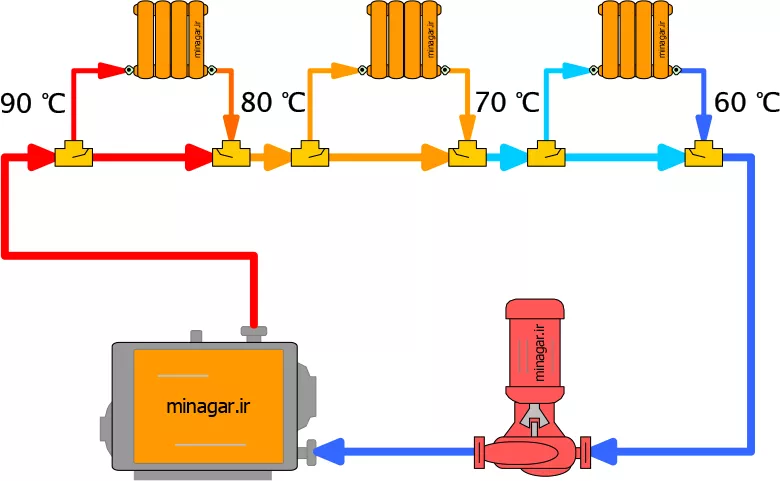

تصویر 8

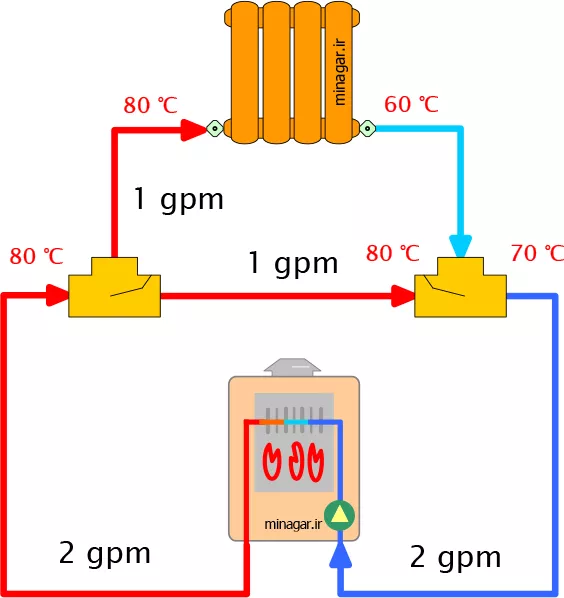

تصویر 9

ادامه در دوره‌ آموزش طراحی لوله کشی مطالعه شود….
