همانطور که می دانید در تهویه مطبوع منظور از مشخصات هوا، خواص هوای مرطوب است. برای پی بردن به وضعیت یک نمونه هوا و مشخص کردن آن هفت مشخصه مهم آن باید تعیین شود. از این هفت مشخصه، سه مشخصه دمای خشک، دمای مرطوب و دمای نقطه شبنم قابل اندازه گیری و بقیه غیر قابل اندازه گیری هستند. و باید با استفاده از روابط حاکم محاسبه شوند. مهمترین مشخصات هوا در تهویه مطبوع عبارتند از :

1. دمای خشک
2. دمای مرطوب
3. دمای نقطه شبنم
4. رطوبت
5. آنتالپی
6. انحراف آنتالپی
7. حجم مخصوص

همانطور که میدانید با مشخص بودن دو خاصیت مستقل از هوای مرطوب بقیه خواص با استفاده از روابط حاکم قابل محاسبه هستند. به منظور ساده کردن فرایند تعیین خواص هوا، روابط حاکم به صورت نموداری در آورده شده است که به آن نمودار سایکرومتریک گفته میشود. با مشخص بودن دو خاصیت مستقل هوا حالت هوا بر روی نمودار مشخص می شود و با استفاد از منحنی بقیه خواص تعیین می شوند.

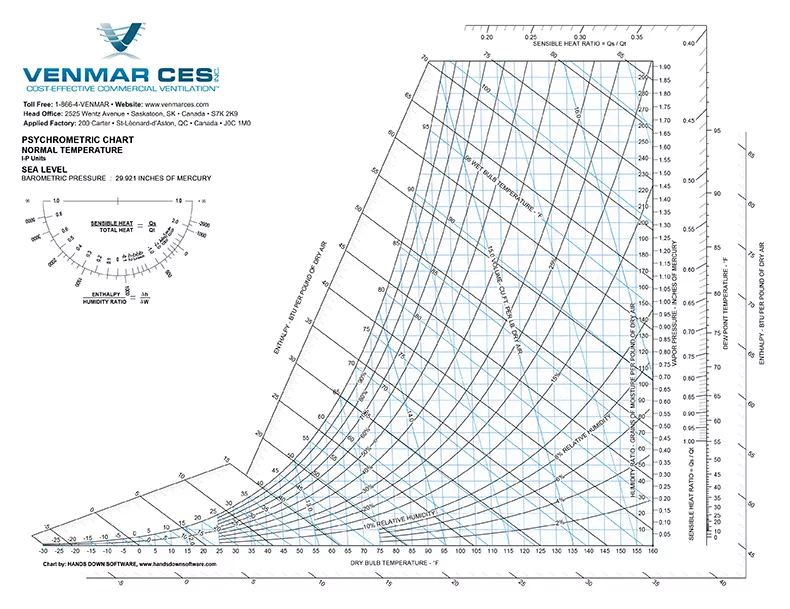

منحنی سایکرومتریک دیاگرامی است که شامل تمام پارامترهای قابل اندازه گیری هوا (دمای خشک – دمای مرطوب- نقطه شبنم) و پارامترهای غیر قابل اندازه گیری (نسبت رطوبت – رطوبت نسبی – حجم مخصوص – آنتالپی) است.
