آموزش لوله کشی پمپ آبرسانی

نکات مهم در نصب پمپ آبرسانی

نکات عمومی

• هر پمپ برای خود نکات متفاوت و مهمی در نصب مکانیکی و  الکترونیکی داشته و همه پمپ ها از یک دستور العمل واحد تبعیت  نمی کنند؛ لذا باید به نکات فنی ارائه شده توسط شرکت های سازنده  در دفترچه راهنمای پمپ توجه نمود.
• در تمامی مراحل طراحی اعم از انتخاب خرید، نصب، راه اندازی و  نگهداری پمپ های آبرسانی باید ویژگی های پمپ در نظر گرفته شود.
• حفاظت پمپ در برابر جام کردن در شرایط خاموشی بلند مدت  مهم است.

جانشانی پمپ آبرسانی

• حفاظت پمپ در برابر رطوبت محیط بخصوص افزایش سطح رطوبت هوای محل نصب، مهم است.
• قرار گیری پمپ بر روی شاسی محکم و مهار لرزش پمپ در شرایط  مختلف کاری یکی از نکات مهم است.
• در محل نصب پمپ آبرسانی کفشور وجود داشته باشد.
• ارتفاع مناسب پمپ جهت حفاظت از جریان های آب و پاشش آب  رعایت شود.
• در صورت قرارگیری پمپ در زیر مخازن حفاظت های لازم در برابر  ریزش آب بر روی پمپ مانند زمان سر ریز شدن مخزن بررسی شود.

لوله کشی پمپ آبرسانی

• حفاظت پمپ لوله کشی و اتصلات در برابر یخ زدگی (مخصوصاً در پمپ هایی با کاربری کم مانند پمپهای آتش نشانی، یکی از نکات مهم می باشد.
• لوله کشیهای پمپ باید برای خود مهار مناسب داشته و نباید وزن لوله و اتصلات بر روی پمپ وارد شود.
• از وارد شدن بارهای مکانیکی به پمپ مانند فشار خمش و پیچش از طریق لوله کشی باید جلوگیری شود.
• تا حد ممکن از به کارگیری اتصلات گالوانیزه به دلیل زنگ زدگی و غیر بهداشتی بودن در پمپ ابرسانی خودداری نمایید. از این رو بهتر است از اتصلات برنجی پلاستیک استیل و یا برنزی استفاده نمایید.
• در قبل و بعد از پمپ از اتصلات بازشونده جهت تسهیل در نگهداری و تعمیرات استفاده شود.
• در صورت امکان در پمپ خانه از دو کفشور استفاده شود.
• کفشورهای پمپ خانه طوری قرار گیرد که آبهای جاری از زیر پای تکنسین و یا عابرین عبور ننماید.

برق پمپ

• از تجهزات حفاظت الکتریکی مناسب استفاده شود
• از تجهیزات حفاظت جانی مناسب استفاده شود
• در انتخاب اندازه تجهیزات الکتریکی محاسبات صحیح صورت پذیرد.
• سیم ارت در موتورخانه به بدنه پمپ و شاسی کشی های فلزی موجود در یمپ خانه متصل گردد.

کنترل کننده پمپ

• انتخاب کنترلر مناسب جهت قطع و وصل بمپ در فشارهای کاری دلخواه با توجه به نوع کاربری ساختمان تعداد طبقات و دیگر شرایط نصب بسیار مهم است.
• تنظیم صحیح کنترلر پمپ از الزامات انجام صحیح نصب پمپ است. و در صورت عدم تنظیم کنترل کلیه تجهیزات و پمپ آسیب دیده و حتی مصرف برق نیز افزایش خواهد یافت.
• تنظیم دقیق فشار منبع انبساط نیز در کاهش مصرف برق و استهلاک پمپ بسیار مهم است.
• آمیر مجاز کنترل کننده باید با توجه به کار کرد بلند مدت و قطع و وصل های مکرر و نزدیک به هم در نظر گرفته شود.
• در طراحی سامانه کنترلی پمپ در صورت امکان از کلیه تجهیزات کنترلی مانند شاسی و یا سویچ قطع و وصل پمپ بر روی تابلو و نیز شناور سطح مایع مخزن و کنترلرهای ولتاژ و آمپر استفاده نمایید.

نصب شیر یک طرفه

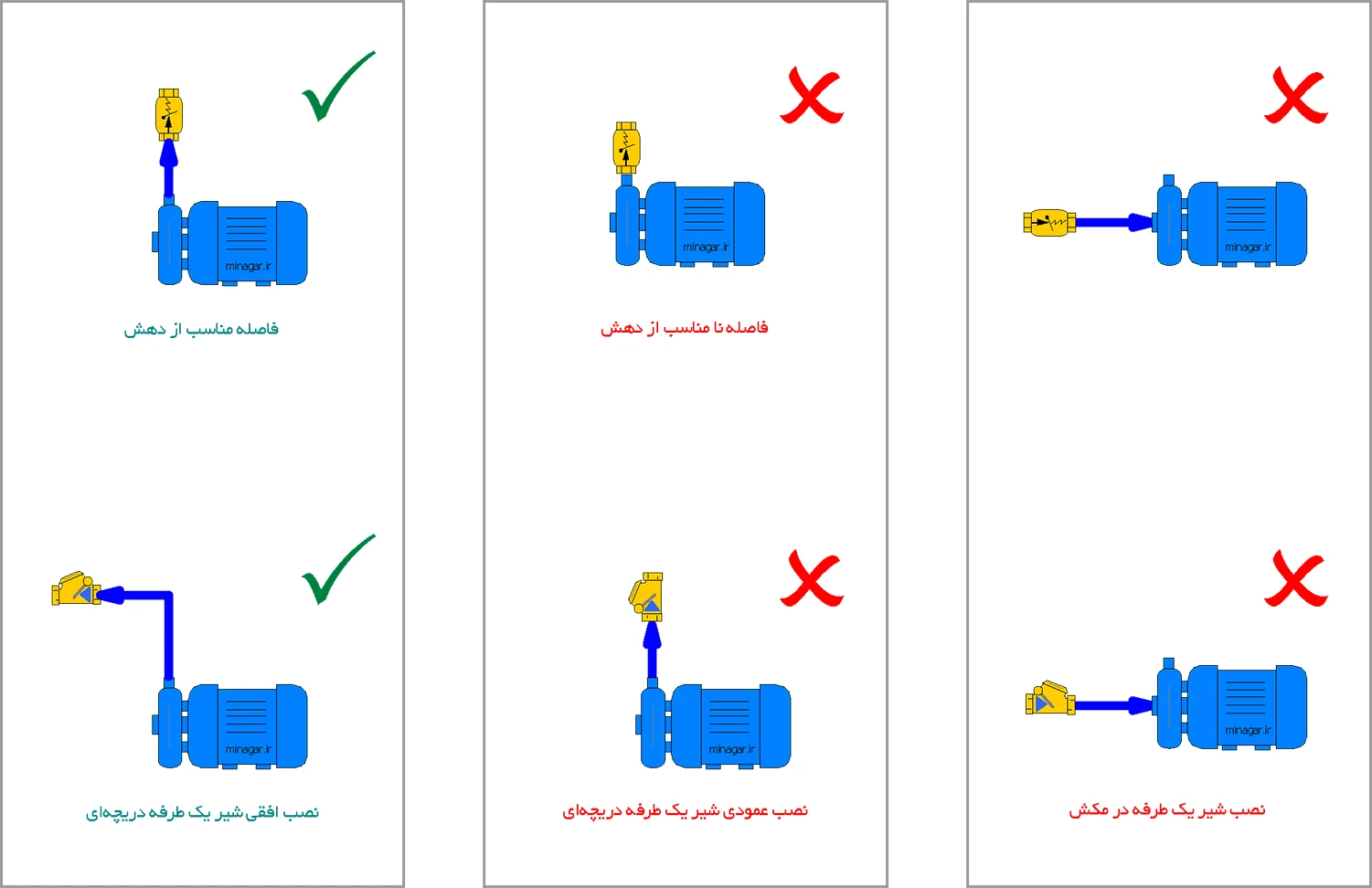

• شیر یک طرفه باید بعد از پمپ قرار گیرد تا از ایجاد افت در مسیر مکش پمپ تا حد ممکن جلوگیری شود.
• بهتر است شیر یک طرفه به اندازه ی دوازده برابر قطر لوله دهش از پمپ فاصله داشته باشد تا جریان پس از آرام شدن اتمام جریان در هم وارد شیر شده و از ایجاد صدا و صدمه به شیر جلوگیری شود. رعایت این نکته در پمپهای با سرعت سیال بالا از اهمیت بیشتری برخوردار است. رعایت این فاصله در پمپهای سیرکولاتور نیز صادق است.

تصویر 1

شیر صافی

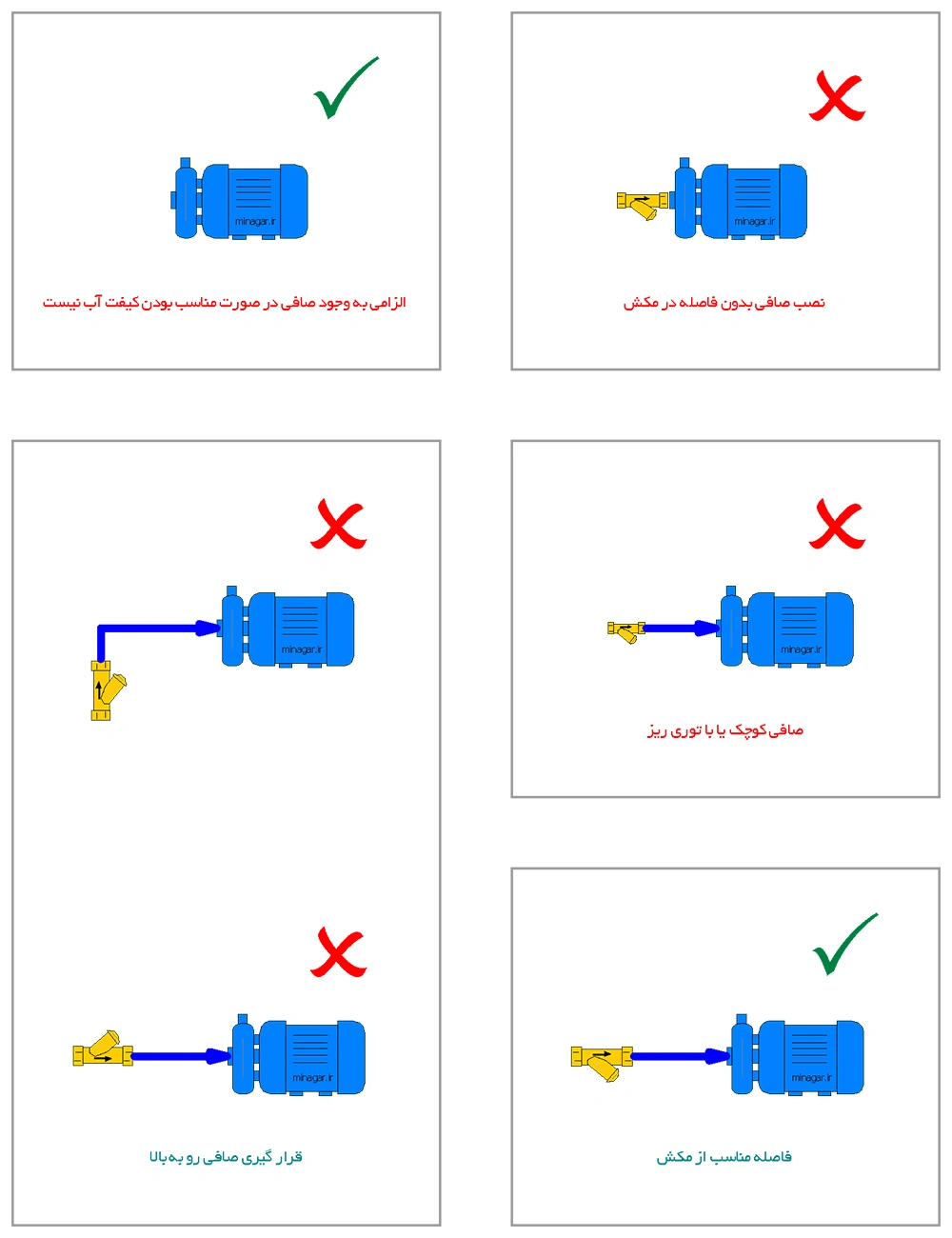

به خودی خود شیر صافی به علت ایجاد افت فشار و احتمال ایجاد کاویتاسیون ایک امتیاز منفی در نصب پمپ محسوب می شود؛ ولی به دلیل احتمال وجود شرایط آب نا خالص نیاز به استفاده از این تجهیز بسیاری از مواقع ضروری است. از این رو بهتر است در انتخاب صافی با اندازه ی بزرگتر و با توری مناسب، دقت نمود.

• بهتر است شیر صافی حداقل یک اندازه از اندازه مکش پمپ بزرگتر انتخاب شود تا افت کمتری به پمپ وارد شود. رعایت این نکته در پمپ های با دبی بالا بسیار مهم است.
• بهتر است شیر صافی تا حد ممکن با اندازه ی توری درشت در مکش یمپ استفاده شود.
• بهتر است از شیر یک طرفه شفت برنجی و یا تمام استیل با کیفیت در دهش پمپ های آبرسانی استفاده شود.
• بهتر است شیر صافی تا حد ممکن با فاصله از مکش پمپ قرار گیرد. رعایت این نکته در پمپ های با سرعت سیال بالا، از اهمیت بیشتری برخوردار است.

شیر صافی خود یک تجهیز مضر برای پمپ می باشد. ولی استفاده از آن ضروری است

تصویر 2

پرهیز از ایجاد افت فشار در لوله کشی

افت ناشی از لوله کشی و اتصلات

استفاده از اتصلات همچون زانویی و یا چیقی در نزدیکی بمپ بخصوص در مکش پمپ باعث افت شدید فشار شده که این افت منتج به کاویتاسیون و مشکلات ناشی از آن می شود.

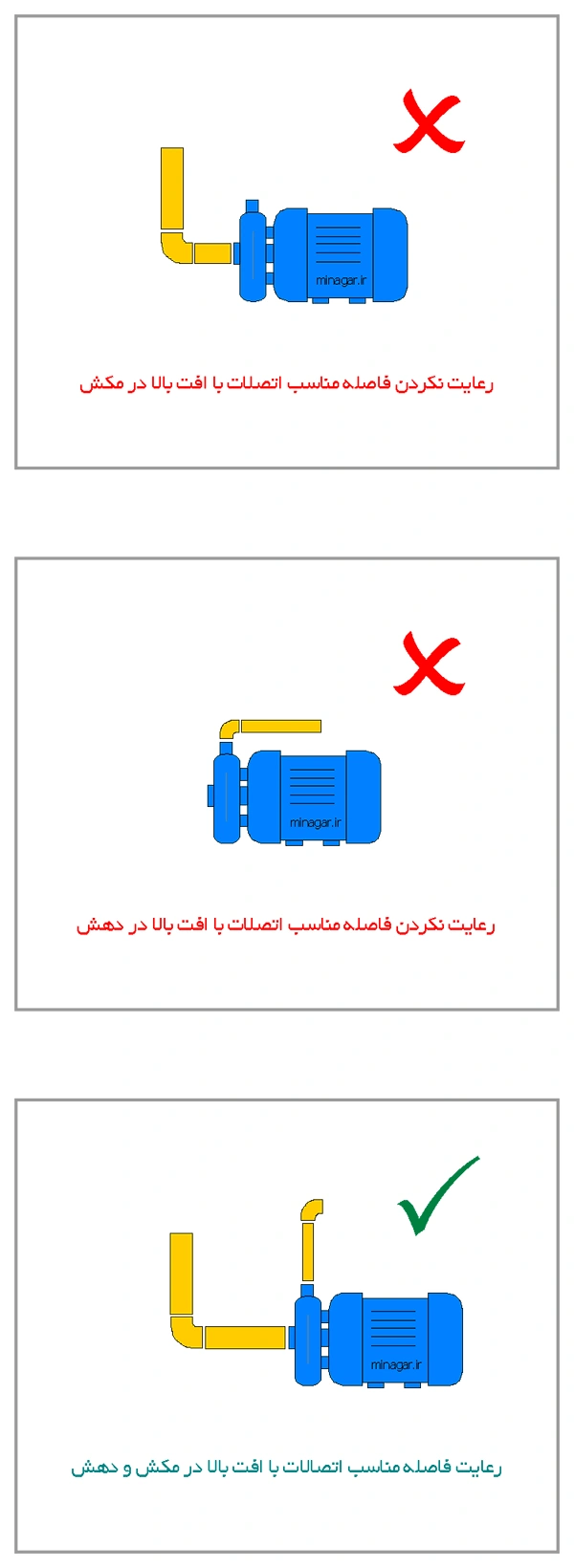

همانگونه که در تصاویر ۳ مشاهده میشود اتصالات باید با فاصله مناسب از مکش و دهش پمپ نصب شود. در مکش پمپ نیاز به ایجاد جریان آرام و غیر در هم جهت کاهش احتمال کاویتاسیون می باشد.

تصویر 3

افت ناشی از شیر

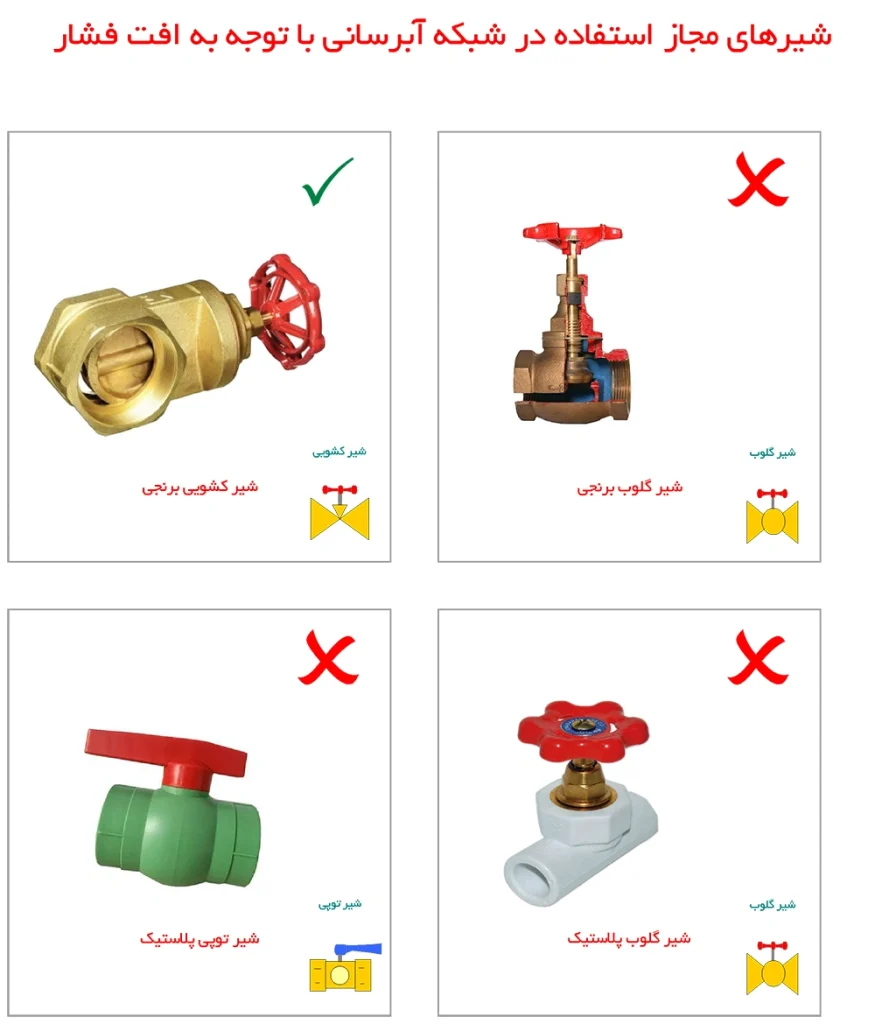

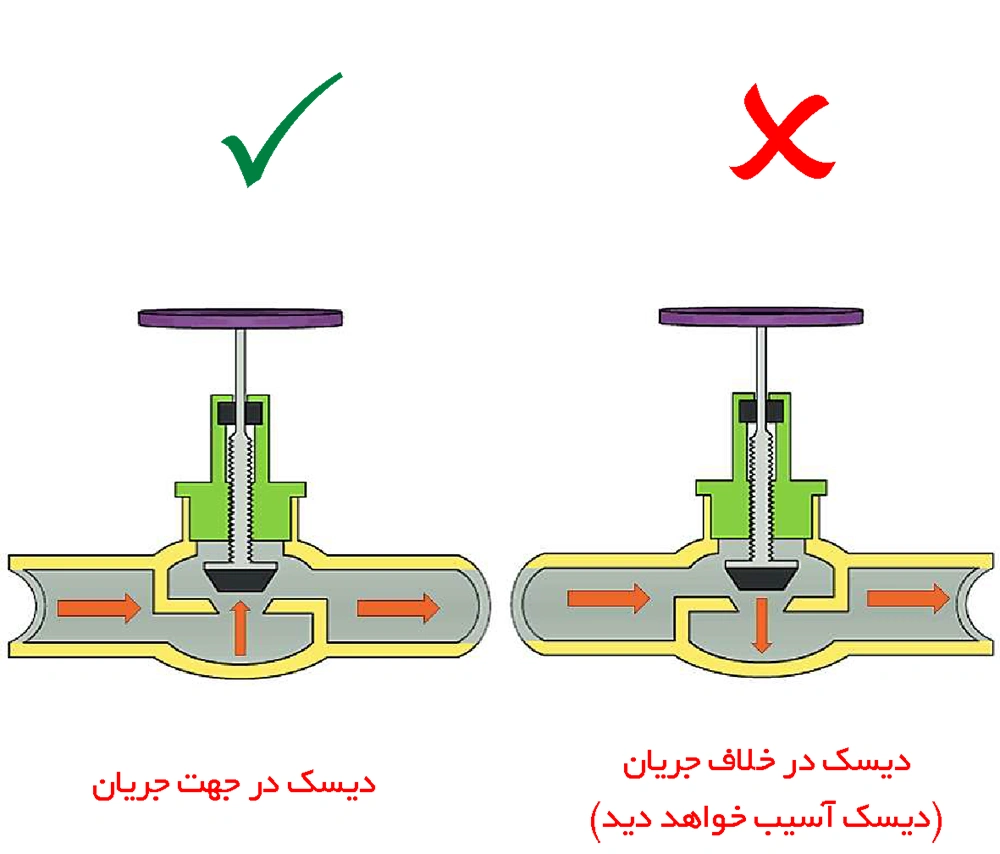

دقت شود در مسیر منابع انبساط به دلیل دو طرفه بودن مسیر حرکت آب از شیرهای گلوب که به آن به اشتباه شیر سوزنی گفته می شود و خود شیرهای سورتی استفاده نشود. این نوع شیرها به دلیل افت فشار بالا بهتر است در کل مسیر آبرسانی نیز استفاده نشود. این شیرها به دلیل افت شدید فشار و نیز جهت دار بودن جریان در آنها یک طرفه بودن مسیر عبور) در صورت عبور آب در جهت برعکس علاوه بر افت بالا، امکان صدمه دیدن دیسک شیر و حتی بسته شدن مسیر آب وجود دارد. در تصویر ۴ نمای داخلی این نوع شیر نشان داده شده است. شیرهای پلاستیک با پروپیلن که در تصویر ۵ مشاهده میکنید از این نوع بوده و نباید در آبرسانی استفاده شوند. بهتر است از انواع شیرهای توپی و یا کشویی در آبرسانی به خصوص منابع انبساط استفاده نمود.

تصویر 4

تصویر 5

کاربرد انواع شیر در آبرسانی

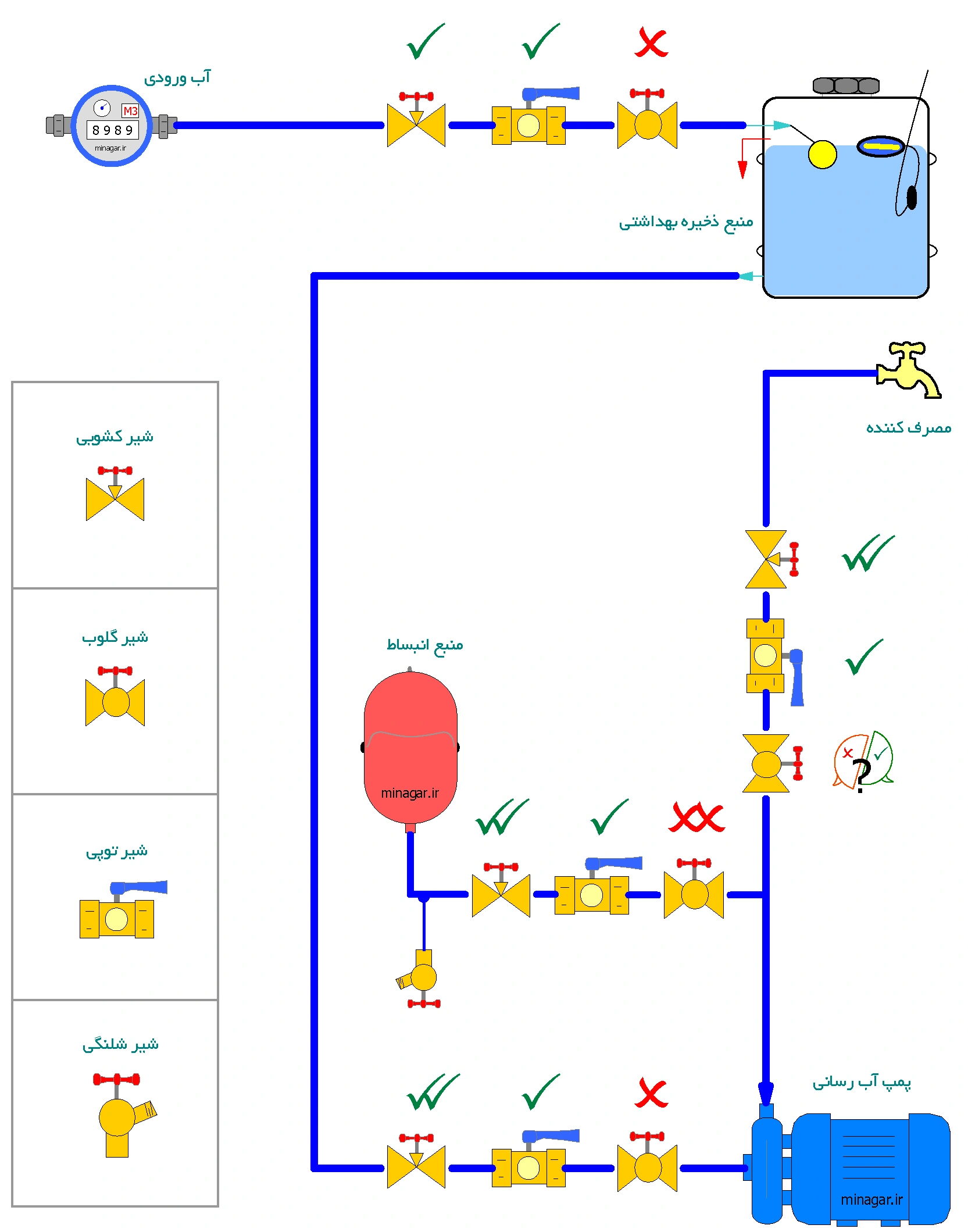

بهترین نوع شیرها در ابرسانی به جهت کم بودن افت در سامانه های  آبرسانی در درجه اول شیرهای کشویی و بعد شیرهای توپی می باشند.  در تصویر ۶ کاربرد انواع شیر در بخشهای مختلف پمپ آبرسانی نشان  داده شده است.

تصویر 6

جهت مطالعه ادامه دوره نیاز به تهیه اشتراک ویژه خواهید داشت…
