آموزش سامانه های کنترلی تهویه مطبوع

مزایای سیستم‌های کنترلی:

1. ایجاد شرایط آسایش دمایی مناسب.
2. بهینه‌سازی شرایط آسایش.
3. کاهش مصرف انرژی.
4. ایجاد شرایط زیستی و محیطی مناسب.
5. کاهش هزینه‌ها.
6. تشخیص موانع و مشکلات سامانه‌ مورد کنترل.
7. نظارت بر کارکرد سامانه‌ی مورد کنترل.
8. افزایش طول عمر تجهیزات.

تقسیم‌بندی تجهیزات کنترلی:

تجهیزات اصلی هر سامانه‌ی کنترلی شامل کلید‌ها و حسگر‌ها و کنترلر‌ها و نهایتاً عملگر‌ها می‌باشند.

کلید‌ها و حسگر‌ها:

کلید‌ها

این نوع تجهیزات از طریق قطع و وصل کردن جریان برق و یا سیگنال‌های کنترلی به کنترل‌ها، به انجام وظیفه می‌پردازند.

کلید‌ها بدون داشتن کنترلر می‌توانند مستقیما به علمگرها دستور دهند.

کلید‌ها یا به صورت دستی فعال شده و یا می‌توانند تابع عوامل محیطی مانند فشار، دما، جریان، نور و غیره باشند. در کلید‌ها معمولا از یک میکروسویچ حساس به عوامل محیطی، جهت قطع و وصل شدن جریان استفاده می‌شود.

نمونه‌ای از کلید‌ها عبارتند از:

ـ کلیدهای فشاری مانند کلید فشار پمپ آب.

ـ انواع کلید‌های دستی

ـ کلید‌های حرارتی

ـ انواع میکروسویچ‌ها

حسگرها

این نوع تجهیزات به عوامل محیطی حساسیت داشته و تغییرات الکترونیکی و یا تغییرات مکانیکی نسبت به این عوامل از خود نشان می‌دهند.

حسگرها همواره به یک کنترلر، جهت تحلیل اطلاعات ارسالی و تصمیم‌گیری‌های لازم نیازمند هستند.به عنوان انواعی از حسگر‌ها می‌توان به حسگر رطوبت، دما، فشار، co، اکسیژن، نور و غیره اشاره کرد.

حسگرها همواره به یک کنترلر، جهت تحلیل اطلاعات ارسالی و انجام تصمیم‌گیری‌ نیازمند هستند.

نمونه‌ای از حسگرها عبارتند از:

ـ حسگر دما

ـ حسگر رطوبت

ـ حسگر نور

ـ حسگر فشار

ـ حسگر مادون‌قرمز

کنترلرها:

کنترلرهای به تحلیل اطلاعات رسیده از طریق حسگرها و کلید‌ها پرداخته و به دستور به عملگرها اقدام می‌کنند. کنترلرها تجهیزاتی الکترونیکی، کامپیوتری، پنوماتیکی و حتی مکانیکی (مانند تصویر 1)، می‌باشند.

نمونه‌هایی از کنترلر‌ها عبارتند از:

ـ انواع پی ال سی‌ها.

ـ انواع برد‌های الکترونیکی کنترلی.

ـ کنترلر‌های مکانیکی فشار

ـ کنترلر‌های مکانیکی دما، مانند دماپا‌های مکانیکی.

عملگرها:

عملگرها به انجام دستورات رسیده از کلیدها و یا کنترلرها می‌پردازند.. عملگر‌ها ممکن‌است مستقیماً از کلید‌ها دستور بگیرند مانند تصویر 2.

نمونه‌ای از عملگر‌ها عبارتند از:

انواع شیرهای برقی، موتورها، فن‌ها و پمپ‌ها، عملگر محسوب می‌شوند

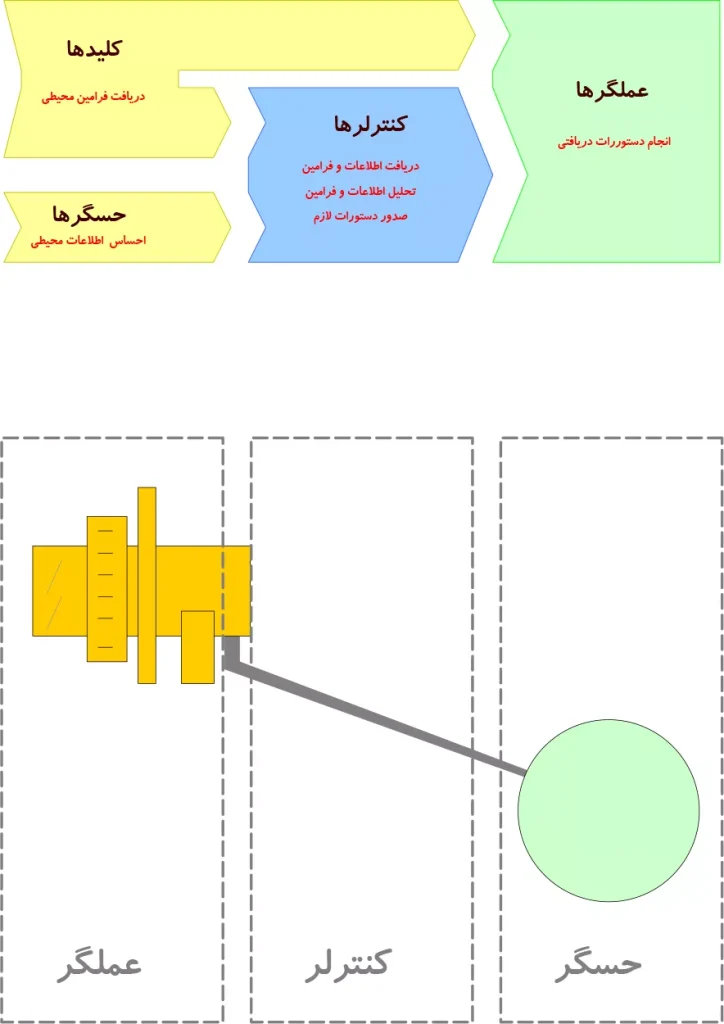

تصویر 1

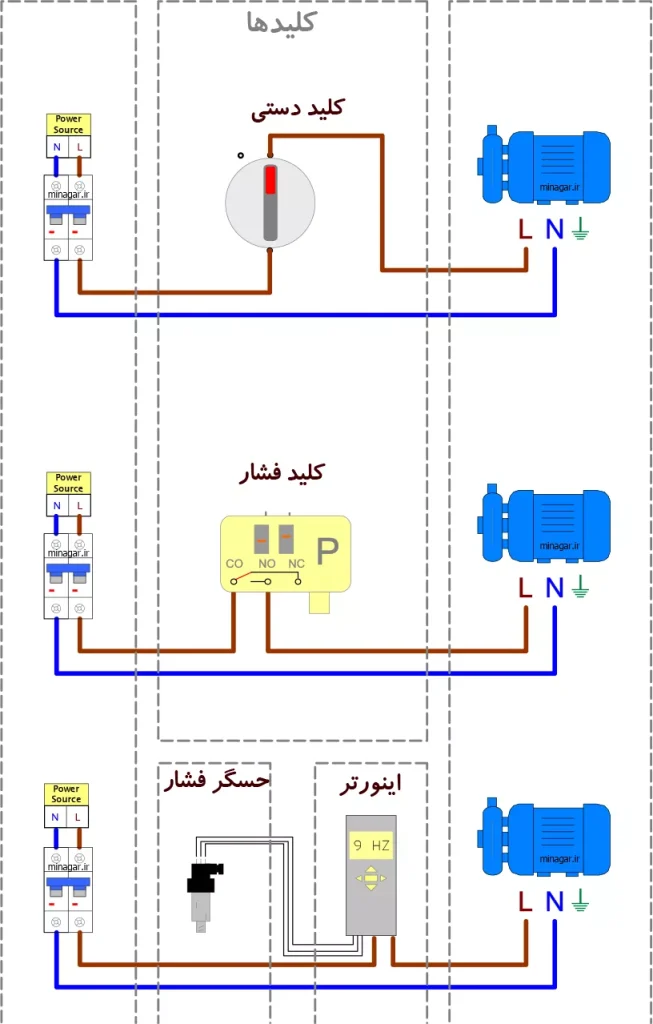

تصویر 2

ادامه در دوره‌ی آموزشی مطالعه شود….
