آموزش فشار کاری پمپ آبرسانی و منبع انبساط

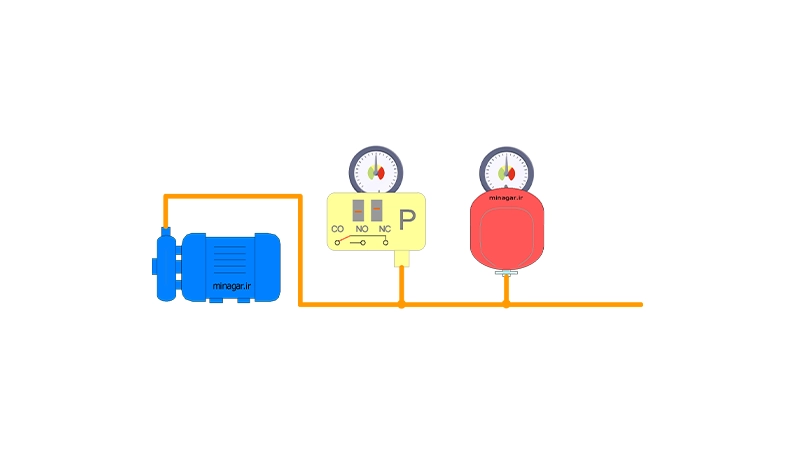

تنظیم فشار باد منبع انبساط پمپ

تنظیم فشار باد منبع انبساط پمپ یکی از عوامل حیاتی در بهبود عملکرد و افزایش طول عمر سیستم های آبرسانی است. منبع انبساط به عنوان یکی از اجزای کلیدی، نقش مهمی در کنترل فشار و جلوگیری از آسیب به تجهیزات دارد. فشار نامناسب می تواند باعث کاهش کارایی و افزایش هزینه های نگهداری شود.

اهمیت تنظیم فشار باد منبع انبساط پمپ

فشار باد منبع انبساط پمپ باید متناسب با نیازهای سیستم تنظیم شود تا از تعادل فشار اطمینان حاصل شود. این تنظیم نه تنها از خرابی تجهیزات جلوگیری می کند، بلکه به عملکرد بهینه سیستم کمک می کند. استفاده از ابزارهای دقیق برای تنظیم فشار باد منبع انبساط پمپ، یکی از بهترین روش ها برای بهبود کارایی است.

مراحل تنظیم فشار باد منبع انبساط پمپ‌

انتخاب ابزار مناسب

برای تنظیم فشار باد منبع انبساط پمپ، از ابزارهایی مانند فشارسنج دیجیتال و پمپ باد دقیق استفاده کنید. ابزار نامناسب ممکن است باعث خطاهای تنظیمی شود.

اندازه گیری و تنظیم فشار

فشار اولیه منبع انبساط را با فشار کاری منبع انبساط پمپ مقایسه کنید. فشار مناسب معمولاً بین 1.5 تا 2 بار است، اما مقدار دقیق آن بسته به سیستم متفاوت است. باد اضافی را تخلیه یا به سیستم اضافه کنید تا به تعادل مطلوب برسید.

تنظیم کنترلر پمپ آبرسانی

تنظیم کنترلر پمپ آبرسانی برای مدیریت صحیح فشار و جریان آب ضروری است. این تنظیم باعث کاهش فشار اضافی و بهینه سازی مصرف انرژی می شود.

اهمیت تتنظیم کنترلر پمپ‌ آبرسانی

تنظیم کنترلر پمپ‌ آبرسانی با کاهش شوک های فشاری، طول عمر تجهیزات را افزایش داده و هزینه های انرژی را کاهش می دهد. عملکرد صحیح کنترلر نقش کلیدی در پایداری سیستم دارد.

مراحل تنظیم کنترلر پمپ‌ آبرسانی

بررسی تنظیمات پیش فرض

ابتدا تنظیمات پیش فرض کنترلر را مطابق با نیازهای سیستم بررسی کنید. دفترچه راهنمای دستگاه اطلاعات دقیقی درباره تنظیمات ارائه می دهد.

تطبیق با فشار کاری

تنظیمات کنترلر را بر اساس فشار کاری منبع انبساط پمپ تغییر دهید. از ابزارهای دقیق استفاده کرده و تغییرات را به صورت تدریجی اعمال کنید.

آزمایش عملکرد سیستم

پس از تنظیم کنترلر پمپ آبرسانی، سیستم را آزمایش کنید. این آزمایش شامل اندازه گیری فشار و بررسی جریان آب است تا از صحت تنظیمات اطمینان حاصل شود.

میزان باد منبع انبساط بسته

میزان باد منبع انبساط بسته باید با دقت تنظیم شود تا از مشکلاتی مانند لرزش یا صدای زیاد جلوگیری شود. این تنظیم، تأثیر زیادی بر کارایی سیستم دارد.

نحوه تنظیم میزان باد منبع انبساط بسته

اندازه گیری فشار داخلی

برای بررسی میزان باد منبع انبساط بسته، از فشارسنج دقیق استفاده کنید. اگر فشار کمتر از مقدار توصیه شده باشد، باد به مخزن اضافه کنید.

تطبیق با فشار کاری

فشار داخلی مخزن را با فشار کاری منبع انبساط پمپ هماهنگ کنید. این تطبیق بر عملکرد سیستم تأثیر مستقیم دارد.

بررسی نهایی

پس از تنظیم فشار باد منبع انبساط پمپ‌، عملکرد سیستم را آزمایش کنید. تغییرات فشار باید پایدار و عملکرد سیستم بهینه باشد.

محاسبه فشار کاری پمپ آبرسانی

محاسبه فشار کاری مناسب در محل مصرف کننده

فشار کاری مورد نظر را در محل مصرف کننده در نظر بگیرید.
این فشار در واحد مسکونی بین ۱٫۵ تا ۲٫۵ بار است.
حداکثر فشار کاری مجاز در محل مصرف مسکونی ۴ بار است.

محاسبه فشار ناشی از تغییر ارتفاع

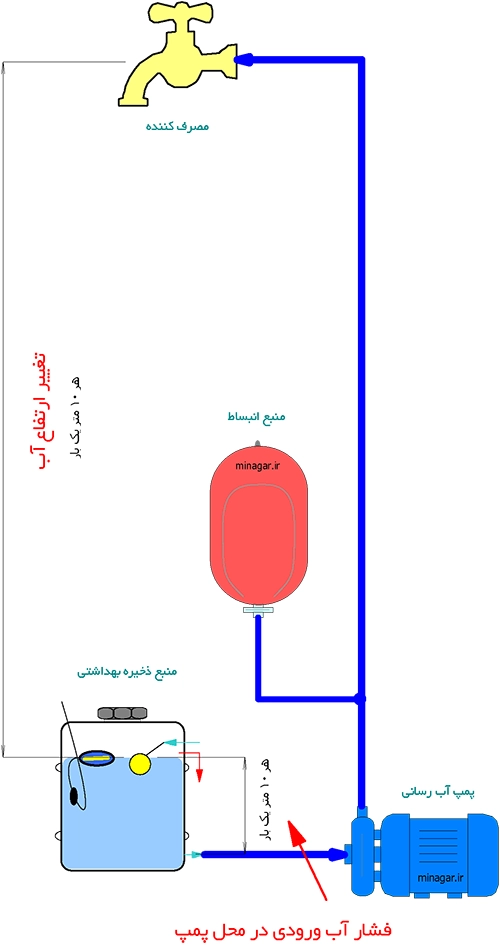

هر ۱۰ متر ارتفاع معادل ۱ بار فشار است از این رو به ازای هر ۱۰ متر بالاتر رفتن مصرف کننده باید بار به فشار کاری اضافه نمود. به تصویر 1 توجه فرمایید.

محاسبه فشار ناشی از طول مسیر و اتصالات

افت ناشی از طول لوله

تماس آب با بدنه لوله باعث افت فشار شده که این افت متناسب با طول لوله افزایش می یابد.
با افزایش سرعت آب در لوله بر میزان افت لوله نیز افزوده می شود.

هر چه طول لوله کمتر و هرچه سرعت آب در لوله کمتر باشد افت فشار در لوله کمتر است

به ازای تقریباً هر ۱۰۰ متر لوله در آبرسانی معمولی می توان حدود ۱۰ درصد افت فشار در نظر گرفت. یعنی به ازای هر ۱۰۰ متر ۱۰ مترافت فشار ایک بار افت فشار خواهیم داشت.

یک عامل مهم در مقدار این افت فشار سرعت آب است که هرچه سرعت آب بیشتر باشد این افت بیشتر می شود.

افت ناشی از اتصالات

در آبرسانی برای اتصالات با توجه به نوع اتصال و جنس اتصالات تقریبا هر اتصال را میتوان معادل یک متر لوله در نظر گرفت.
به عدد بدست آمده در مرحله قبل میزان فشار ناشی از افت لوله و اتصالات را نیز اضافه نمایید.

جمع فشارهای بدست آمده در سه مرحله قبل

از تجمیع ۱. فشار کاری مناسب ۲. فشار ناشی از تغییر ارتفاع و ۳. افت فشار ناشی از طول مسیر و افت فشار ناشی از اتصلات، عدد کلی فشار در محل پمپ به دست می آید.

محاسبه فشار استارت و قطع پمپ

فشار استارت پمپ

از تجمع اعداد بدست آمده در مراحل قبل شامل: ۱، حداقل فشار کاری مناسب ۲۰ فشار ناشی از تغییر ارتفاع و ۳ افت فشار ناشی از طول مسیر و افت فشار ناشی از اتصلات عدد فشار استارت پمپ بدست می آید.

فشار قطع پمپ

از تجمع اعداد بدست آمده در مراحل قبل شامل: ۱. حداکثر فشار کاری مناسب ۲ فشار ناشی از تغییر ارتفاع و ۳. افت فشار ناشی از طول مسیر و افت فشار ناشی از اتصلات عدد فشار قطع پمپ بدست می آید.

اعداد بدست آمده در مراحل قبل دامنه کاری پمپ را تعیین میکنند. که به عدد بیشتر عدد قطع پمپ با دامنه ی کاری و به عدد کمتر عدد استارت پمپ گویند. البته در کنترلرها به تفاضل این دو تغییرات گفته می شود.

تصویر 1
