آموزش نکات طراحی هیدروسپریتور

حداقل قطر هیدروسپریتور

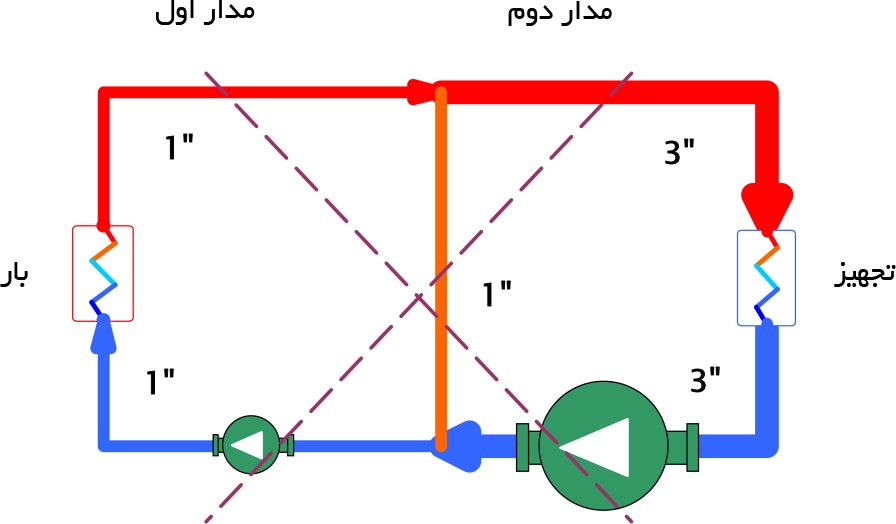

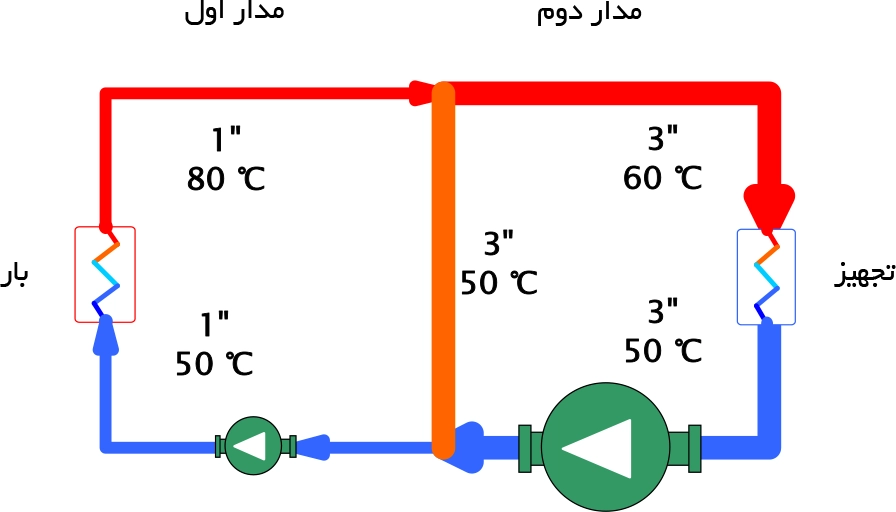

در صورت چشم پوشی از دو کارکرد تخصصی هیدروسپریتور، یعنی جداسازی ضایعات و هوا، مانند تصاویر 1، هیدروسپریتور میتواند قطری برابر با حداکثر اندازه بین مدار اول و دوم داشته باشد. این حالت مانند به کارگیری دو سه راهی متوالی میباشد. در صورت انتخاب قطر هیدروسپریتور کمتر از این میزان مانند تصویر 2، در حالت حداکثر جریان (Q) گردش سیال با اختلال مواجه خواهد شد.

تصویر 1

تصویر 2

جهت گردش اشتباه سیال

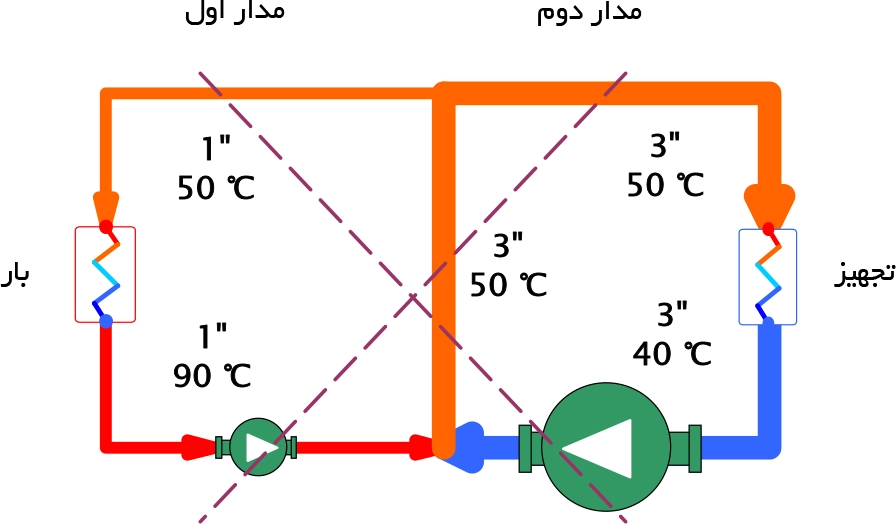

جهت گردش سیال در سامانه دومداره بسیار مهم بوده و در صورت گردش اشتباه در سامانه انتقال حرارت نامناسب، مانند تصویر 3 را خواهیم داشت.

تصویر 3

انشعاب ناصحیح در خروجی‌ها

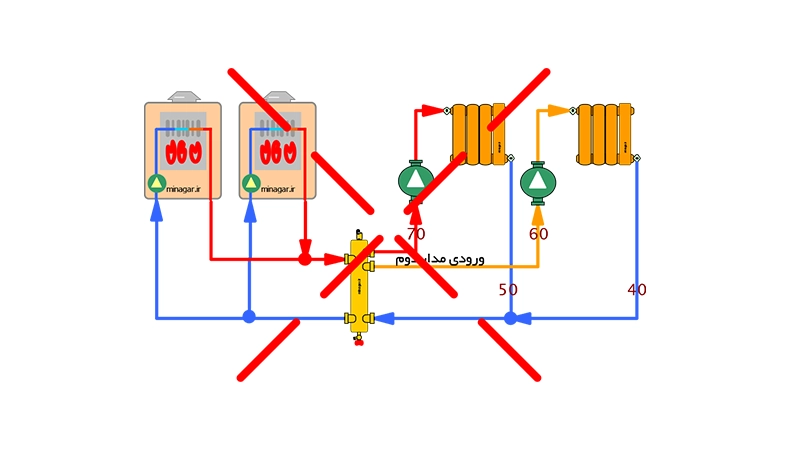

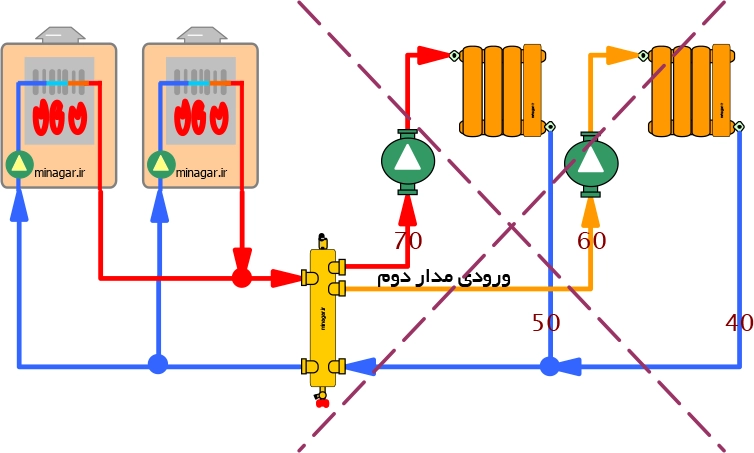

اتصال مکش مدار دوم

مکش در مدارهای دوم، باید فقط از طریق یک لوله به بدنه هیدروسپریتور انجام شود تا جریان‌های غیر مخلوط شده باعث مکش سیال با دماهای متفاوت در مدارهای دوم نگردد.

 در حالتی که جریان در مدارهای دوم بیشتر است، اتصال از طریق چند لوله باعث چند دمایی شدن سیال در مدارهای دوم می‌گردد (تصویر 4).

تصویر 4

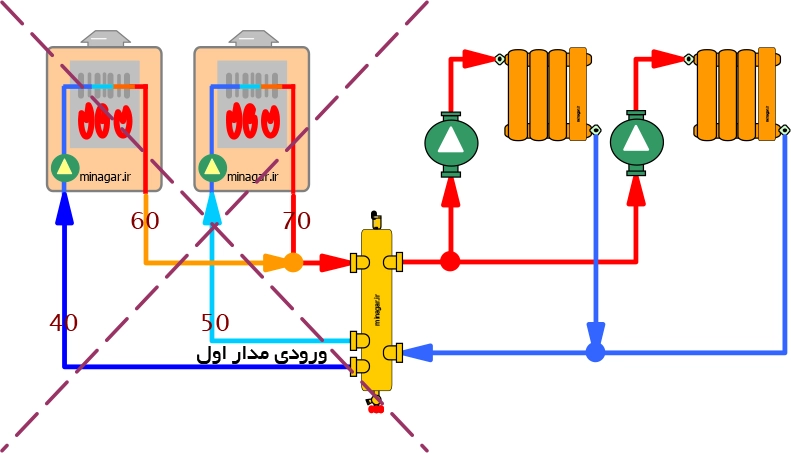

اتصال مکش مدار اول

مکش مدارهای اول باید فقط از طریق یک لوله به بدنه هیدروسپریتور انجام شود تا جریان‌های غیر مخلوط شده باعث مکش سیال با دماهای متفاوت در مدارهای اول نگردد.

در حالتی که جریان در مدارهای اول بیشتر است، در صورت اتصال چند لوله باعث چند دمایی شدن سیال در مدارهای اول می‌گردد (شکل 5).

تصویر 5

با توجه به اهمیت و حساسیت ساخت هیدروسپریتور و یا هیدرولیک‌سپریتور و یا جداکننده هیدرونیکی و یا لولاست هدر در سامانه‌های لوله‌کشی مدرن به‌خصوص سامانه‌های لوله‌کشی دومداره نکات هیدروسپریتور برای مجریان و طراحان در اینجا قرار داده شده است.
هیدروسپریتور‌های نیاز به شناخت دقیق رفتار سیال در حالت‌های مختلف داشته و نکات ساخت هیدروسپریتور مشکلات رایج در طراحی و اجرای هیدروسپریتور‌ها می‌باشد.

جهت اطلاع از نحوه طراحی دوره‌ آموزشی «طراحی هیدروسپریتور» مراجعه شود.

اهمیت ساخت هیدروسپریتور در سامانه‌های گرمایشی از نظر ظرفیت خازنی جهت جلوگیری از برگشت سریع به مدار اولیه پراهمیت بوده ولی افزایش حجم مخزن خود محدودیت‌هایی داشته که استفاده از جدول طراحی هیدروسپریتور می‌تواند از بروز خطا در ساخت هیدروسپریتور جلوگیری نماید.
