آموزش برق و کنترل پمپ آبرسانی

نکات مهم در برق و کنترل پمپ آبرسانی

حفاظت الکتریکی

• انتخاب سیم کشی مناسب و استاندارد از اهمیت زیادی برخوردار است.
• استفاده از سیم و کابل با اندازه مناسب سطح مقطع مناسب و با توجه به شرایط کاری بحرانی پمپ بسیار مهم می باشد.
• باید از اتصلات برقی مناسب با سطح مقطع مناسب استفاده نمود. در غیر این صورت الکتروموتور پمپ در بلند مدت و یا در شرایط فشار صدمه خواهد دید.
• انتخاب مناسب فیوز کلید حرارتی در حفاظت الکتریکی از دستگاه مهم است.
• در نصب اتصالات برقی از سرسیم و سوکت مناسب استفاده نموده و از اتصال مستقیم سیم به محل اتصال بدون وایرشو خودداری نمایید.

حفاظت جانی

• استفاده از کلید نشتی جریان در حفاظت از دستگاه و حفاظت جانی مهم است.
• از متصل بودن سیم ارت و نیز کارکرد صحیح شبکه ارت در ساختمان اطمینان حاصل نمایید.
• از سیم های چند تکه در مسیر برق رسانی به پمپ خودداری نمایید
• همچنین تمامی اتصلات در مسیر باید آب بندی شود.
• در صورت وجود چند پمپ با فازهای متفاوت در کنار هم حتما باید از کلید نشتی جریان استفاده نمود.

حفاظت مکانیکی

• پیشنهاد میگردد از یک شناور صابونی (فلوتر برقی)، در مخزن ذخیره ی آب (و یا هر سامانه ی حفاظتی دیگر) جهت قطع کردن پمپ در شرایط بی آبی، استفاده نمایید.
• در شرایط بی آبی آمپر مصرفی پمپ کاهش یافته و در این شرایط بحرانی با کاهش آمپر فیوز قادر به قطع کردن نمی باشد.
• شرایطی که آمپر مصرفی پمپ کاهش می یابد و فیوز عملکرد حفاظتی مناسبی نخواهد داشت:

1. افزایش ولتاژ شبکه برق افزایش ولتاژ باعث کاهش جریان در مصرف کننده می شود
2. مختل شدن جریان سیال در پمپ مانند گرفتی در صافی و با هواگیری)
3. قطع جریان سیال در مکش سیال
4. بسته شدن شیر در دهش پمپ

مراحل انتخاب تجهیزات شبکه برق پمپ

بررسی توان مصرفی پمپ

1. مصرف برق پمپ را در حالت عادی زیر فشار کاری بدست آورید. این مصرف بر روی پلاک پمپ ثبت شده است. برای این منظور باید مصرف پمپ را در نقطه کاری پمپ بر روی منحنی پمپ بدست آورد.

انتخاب فیوز ( و حفاظت های الکتریکی)

1. فیوز مناسب مصرف برق پمپ را با توجه به مصرف پمپ انتخاب کنید.
2. پیشنهاد می گردد کلید مینیاتوری از نوع کلاس C بوده و آمپر قطع آن حداکثر سی درصد بالاتر از مصرف پمپ باشد.

• استفاده از فیوز با امیر بالاتر باعث بروز صدمه به پمپ در زمان نیاز به عملکرد سریع فیوز می شود.
• استفاده از فیوز با امیر کمتر باعث قطع فیوز در شرایط غیر مورد نیاز می گردد.

     3. جهت داشتن عملکرد بهتر و سریعتر میتوان بجای فیوز از کلید حرارتی و با بی مثال استفاده نمود.

انتخاب توان عبوری از کنترلر و دیگر عبور دهنده های مستقیم برق

1. با توجه به آمپر فیوز انتخاب شده برای پمپ این میزان آمپر را حداقل سی درصد بالاتر به عنوان حداقل امپر کنترلر و با کنتاکتور قطع و وصل جریان پمپ در نظر گرفته شود.
2. حداقل آمپر عبوری از کنترلر و پا کنتاکتور باید از آمیر پیشنهادی سازنده کمتر باشد در غیر این صورت مجاز به استفاده از این تجهیز جهت قطع و وصل پمپ به صورت مستقیم نمی باشد.

انتخاب سیم و کابل انتقال برق پمپ

1. حداقل آمپر کنترار را که در مرحله قبل سی درصد بالاتر مصرف پمپ به دست آوردیم در نظر بگیرید. مجدد حداقل سی درصد دیگر به این مقدار به عنوان امیر مجاز کابل و با سیم برق پمپ بیفزایید.
2. با توجه به امپر مجاز کابل به دست آمده می توان حداقل اندازه قطر کابل را با توجه به طول دمای قرارگیری کابل، تعداد سیم و کابل در مجاورت هم و نیز دیگر شرایط که در این محل مورد بحث نیست انتخاب کنید.

مراحل انتخاب و بررسی آمپراژ کاری تجهیزات برقی پمپ آبرسانی

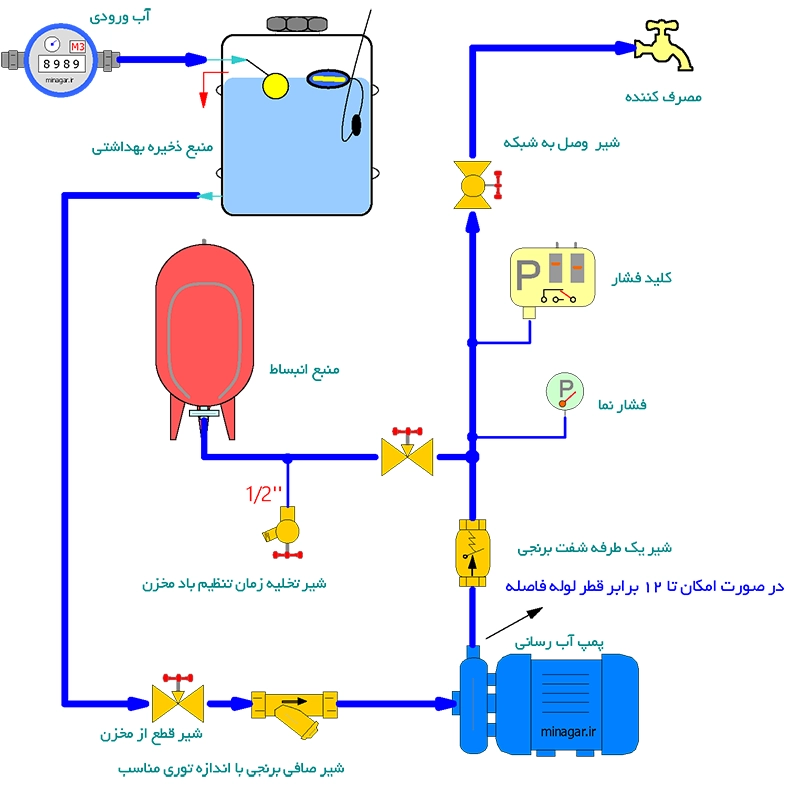

تصویر 1

راه اندازی برق پمپ به صورت مستقیم توسط کلید فشار مناسب برای پمپ های توان پایین)

در پمپ های با مصرف کم تر از (تقریباً) یک کیلووات می توان مستقیماً از کلید فشار جهت قطع و وصل برق پمپ استفاده نمود.

بررسی آمپر کلید فشار:

1. آمپر مجاز کلید فشار که توسط سازنده اعلام شده است. در نظر گرفته شود.
2. آمپر مجاز کلید فشار باید حداقل سی درصد از فیوز مورد نیاز پمپ بالاتر باشد.

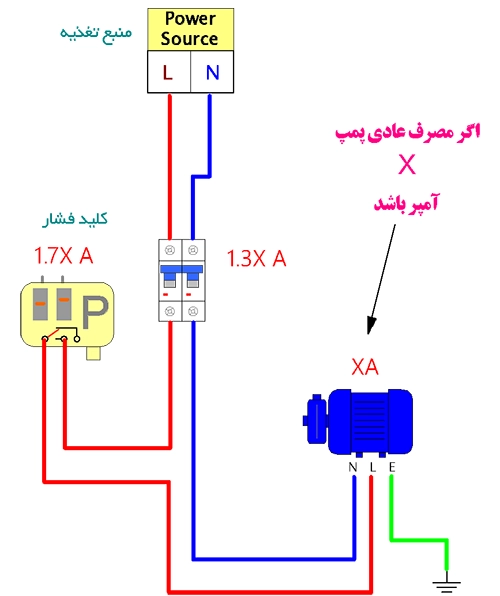

تصویر 2

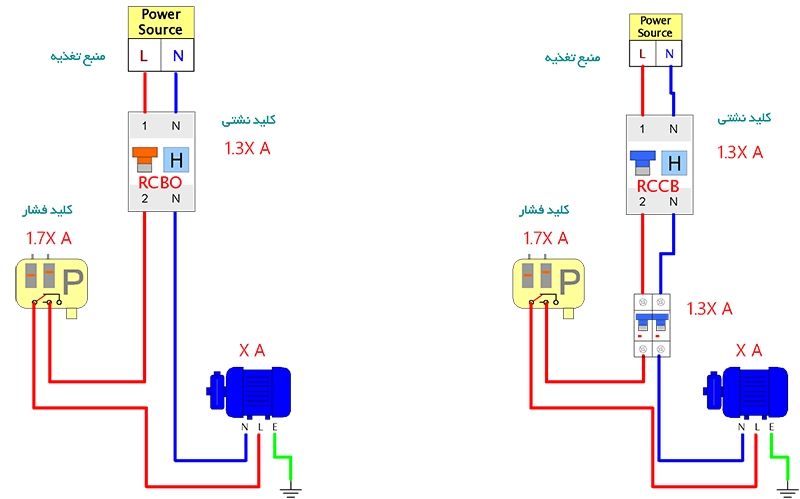

تصویر 3

استفاده از کلید حرارتی به جای فیوز

• توصیه میگردد از کلیدهای حرارتی و یا بی مثال برای محافظت بهتر پمپ استفاده شود.
• کلیدهای حرارتی، قابلیت تنظیم دقیق آمپر با توجه به مصرف پمپ را داشته و در صورت بروز مشکل فنی در پمپ، بهتر عمل می کنند.
• در صورت داشتن کنتاکتور میتوان از یک بی مثال در زیر کنتاکتور بجای کلید حرارتی استفاده نمود.
• کلیدهای حرارتی به صورت سه فاز می باشند که می توان برای مصارف تک فاز نیز از آنها استفاده نمود.

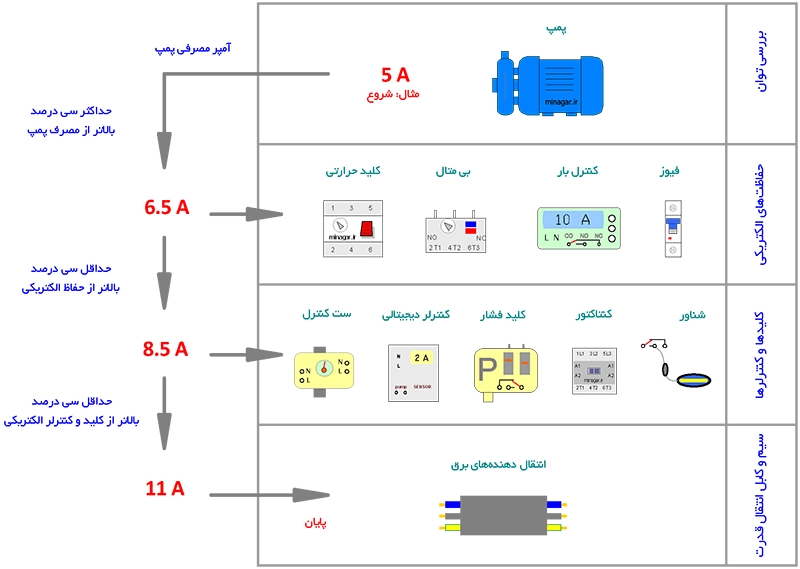

تصویر 4

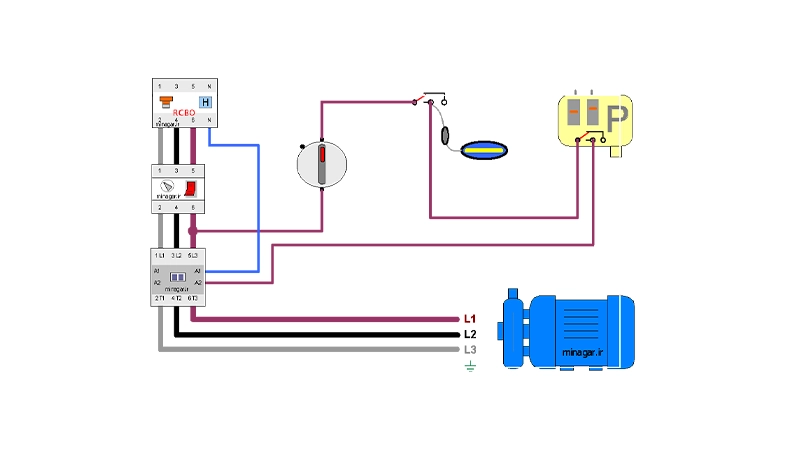

تصویر 5
