موازی کردن پمپ‌ ها

موازی کردن پمپ‌ ها می‌تواند باعث افزایش دبی خروجی شود؛ با این روش، عملکرد سیستم بهینه‌تر خواهد شد. برای موازی بستن پمپ‌ ها باید دقت کنید که منحنی عملکرد پمپ‌ها همخوانی داشته باشد.

در نصب به صورت سری با توجه به دو مشخصه پمپ ها یکی میزان فشار و دیگری میزان دبی باید به تحلیل رفتار پمپ جدید که از سری شدن دو یا چند پمپ به وجود آمده پرداخت.

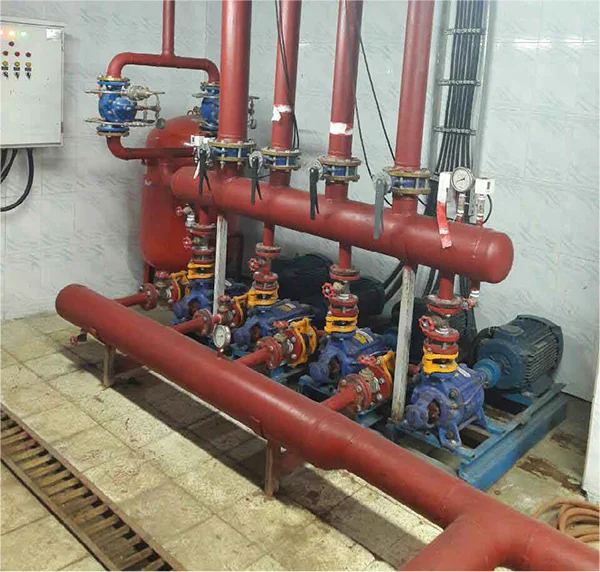

همان گونه که در تصویر 1 ملاحضه می فرمایید. استفاده از پمپ ها به صورت سری در طراحی های قدیمی پایه آبی موتورخانه های ایران بسیار رایج می باشد. در این حالت خارج شدن یک یا چند پمپ از مدار، باعث خارج شدن نقطه کاری پمپ ها از ناحیه عملکرد ترجیهی شده که مشکلات زیادی به همراه خواهد داشت.
سری کردن کل پمپ ها باعث از بین رفتن امکان منطقه بندی در موتورخانه و در نتیجه عدم امکان کنترل مناطق می شود.

تغییرات دبی و فشار در حالت موازی

طبق روابط با موازی کردن پمپ‌ ها (دو پمپ) یکسان می توان به دو برابر دبی سامانه های پایه آبی جدید که بر مبنای منطقه بندی توسط پمپ ها دست یافت.

دبی کلی پمپ های سری = دبی پمپ ۱ + دبی پمپ ۲
فشار کلی پمپ های سری = فشار پمپ ۱ = فشار پمپ ۲

توضیح کامل تر اینکه از موازی کردن پمپ‌ ها می توان به دو برابر دبی در همان میزان فشار دست یافت. این بدان معنی است که در راستای همان میزان فشار در نمودار پمپ تکی به دو برابر دبی در نمودار پمپ موازی شده می رسیم.

تصویر 1

نمودار پمپ های موازی

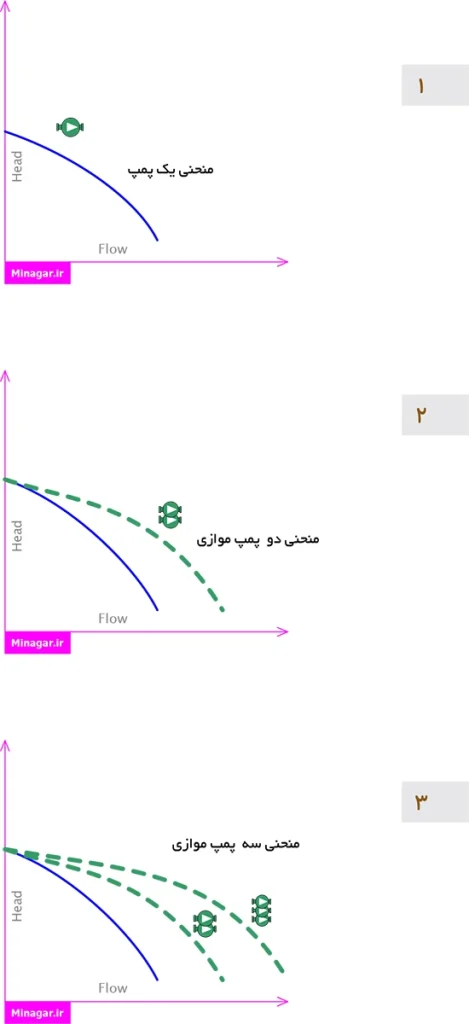

همان گونه که در تصویر ۲-۱ ملاحضه مینمایید نمودار پمپ را می توان به صورت ترسیم شده نمایش داد. این نمودار برای هر پمپ می تواند حالات و اشکال مختص خود را داشته باشد. که این نمودار توسط سازنده پمپ گزارش می گردد.
در تصویر ۲-۲ نمودار ناشی از موازی بستن پمپ نشان داده می شود. این موازی کردن پمپ‌ ها میتواند تکرار شده باشد؛ همانگونه که در تصویر ۲-۳ این جریان برای سه پمپ موازی انجام شده است.
دو پمپ موازی باعث دو برابر شدن دبی و ثابت ماندن فشار می شود. این افزایش دبی را در نمودارهای دوره آموزش پمپ موازی ملاحظه میکنید.

دو پمپ موازی یکسان ایجاد نموداری جدید با دبی دو برابر می نماید

تصویر 2

نقطه کاری پمپ های موازی

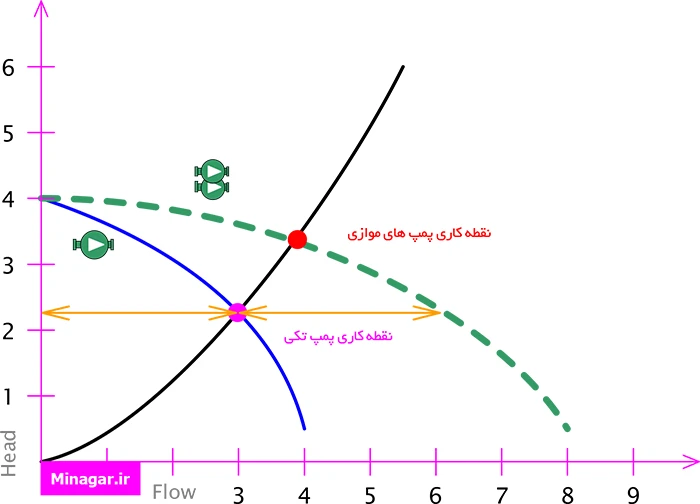

نقطه ملاقات منحنی سامانه و منحنی پمپ را در تصویر ۳ ملاحظه می کنید.
از نظر علمی دو پمپ یکسان در حالت موازی کردن پمپ‌ ها، دو برابر دبی ایجاد می نماید ولی در عمل به دلیل انحنای منحنی های سامانه دبی به دو برابر نخواهد رسید.
لازم به توضیح است که منحنی سامانه را نمی توان منحنی ثابت فرض نمود و با تغییرات در سامانه پایه آبی مانند باز و بسته شدن مسیرها این منحتی تغییر می نماید.

منحنی سامانه را نمیتوان منحنی ثابت فرض نمود

تصویر 3

ناحیه عملکرد ترجیهی پمپ های موازی

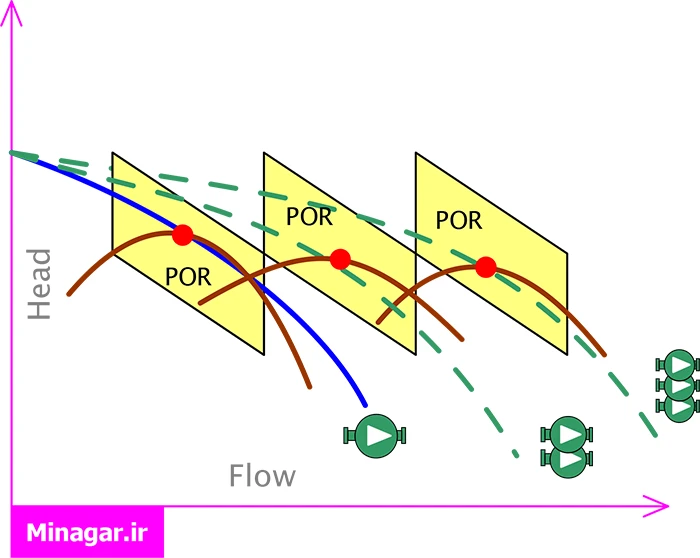

در تصویر ۴ نمودارهای ناشی از موازی بستن پمپ‌ ها نشان داده شده است. این نمودارهای جدید هر کدام برای خود ناحیه عملکرد ترجیهی جدیدی نیز خواهند داشت.
لازم به یادآوری است که در انتخاب پمپها جهت موازی کردن پمپ‌ ها باید دقت نمود که نقطه کاری پمپ حتما باید در ناحیه عملکرد ترجیهی قرار گیرد.

تصویر 4

حالت های مختلف نصب موازی پمپ ها

موازی کردن دو پمپ با منحنی یکسان

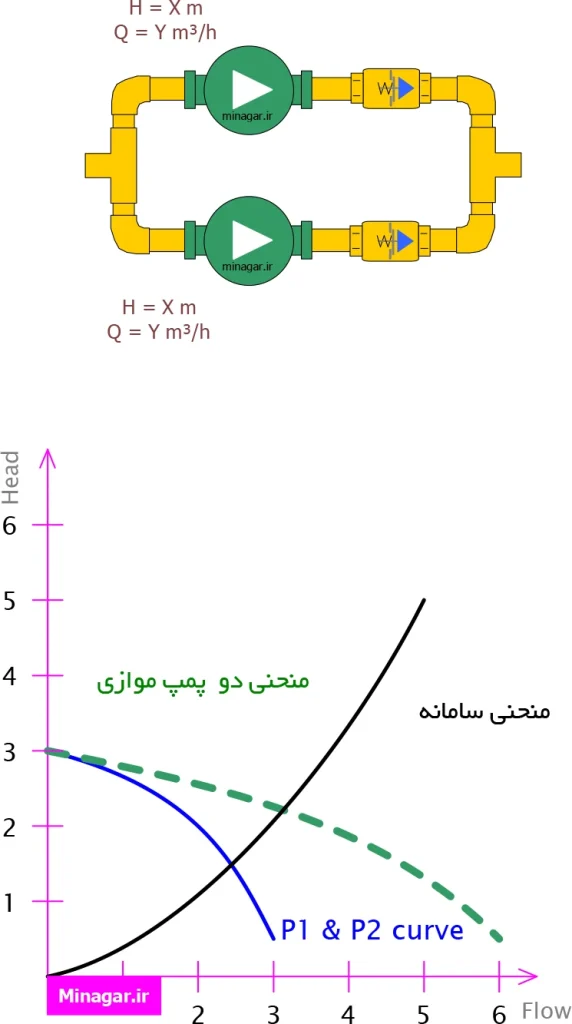

موازی کردن پمپ‌ ها (دو پمپ) با نمودار کاملا مشابه مانند تصویر ۶ قابل انجام است می توان گفت این تنها حالت امکان پذیر به صورت قطعی برای موازی بستن پمپ‌ ها است.

تعریف دو پمپ یکسان:

در اینجا دو پمپ با یک مدل یک اندازه و حتی از یک شرکت تولید کننده را دو پمپ یکسان میگوییم به نوعی می توان گفت: یکسان بودن پمپ ها متفاوت از یکی بودن عدد حداکثر دبی و حداکثر فشار است؛ چرا که مهم یکی بودن منحنی پمپ ها و ناحیه علمکرد ترجیهی می باشد.

موازی کردن دو پمپ با منحنی یکسان امکان پذیر است

یکی بودن حداکثر دبی و حداکثر هد که در بازار به آن اشاره می شود نمی تواند در انتخاب پمپ و حتی مقایسه پمپ ها کاربرد چندانی داشته باشد و همواره باید به منحنی پمپ ها توجه نمود

اعداد حداکثر دبی و حداکثر فشار پمپ ها درج شده روی پلاک نمی تواند مبنای مقایسه تحلیل و انتخاب پمپ باشد

تصویر 6
