آموزش پمپ های سری (متوالی)

مقدمه

رعایت استاندار‌های کاری پمپ و پرهیز از قرارگیری پمپ در شرایط غیر استاندار، یا همان محدودیت‌های نصب پمپ می‌تواند از هزینه‌های زیادی در دوره‌ی عمر تاسیسات پروژه جلوگیری نماید. در طراحی سامانه‌های پایه‌آبی جدید‌ که بر مبنای منطقه بندی توسط پمپ‌ها پایه‌گذاری می‌شود، اطمینان از کارکرد صحیح پمپ‌ها یکی از رکن‌های اساسی می‌باشد.

براي اطلاعات کامل تر از مباني پمپ هاي گريز از مرکز تاسيساتي فايل «مباني پمپ‌گريز از مرکز» مطالعه شود.

نصب پمپ‌ های سری

در نصب به صورت سری با توجه به دو مشخصه پمپ‌ها یکی میزان فشار و دیگری میزان دبی، باید به تحلیل رفتار پمپ جدید که از سری شدن دو یا چند پمپ به وجود آمده پرداخت.

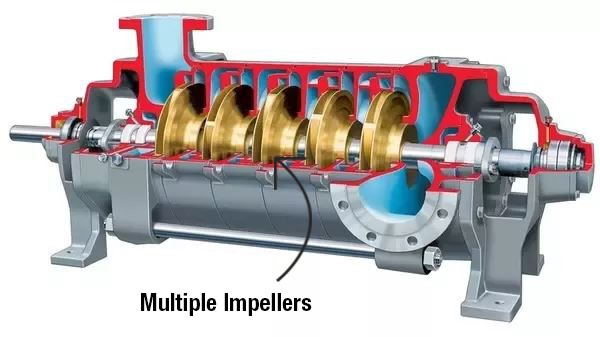

توصیه می‌گردد به جای سری کردن پمپ‌ها تا حد ممکن از یک پمپ با مشخصات مورد نیاز استفاده شود. ولی  از نظر دانش‌افزایی یک طراح باید با شرایط سری شدن دو پمپ به صورت کامل آگاه باشد از این رو باید به این مطالب پرداخت. در ضمن سری شدن پمپ‌ها خیلی شایع نبوده و در صورت نیاز به فشار بالا معمولا از پمپ‌های طبقاتی استفاده شده که در تصویر 1 نمونه‌ای از آن نشان داده شده است.

نکته مهم در سری کردن چند پمپ، توانایی کارکرد آب‌بند مکانیکی پمپ، محفظه پروانه و دیگر قطعات پمپ در فشار بالاتر است. از این رو نمی‌توان به خودی خود پمپ‌های با توانایی تولید فشار بالا را سری نمود. این امکان پذیری در این محل آموزشی جهت افزایش توانمندی طراحان جهت برخورد با مسائل مرتبط با این موضوع است. بعد از بررسی شرایط موجود، سری‌کردن پمپ‌ها ضمن ارزشیابی و امکان سنجی قابل انجام است.

“نکته مهم در سری کردن پمپ‌ها، توانایی کارکرد آب‌بند مکانیکی پمپ، محفظه پروانه و دیگر قطعات پمپ در فشار بالاتر است”

تغییرات دبی و فشار در حالت سری

از سری کردن دو پمپ یکسان، می‌توان به دوبرابر فشار دست یافت.

فشار کلی پمپ‌های سری = فشار پمپ 1 + فشار پمپ 2

دبی کلی پمپ‌های سری = دبی پمپ 1 = فشار پمپ 2

در توضیح کامل‌تر، از سری کردن دو پمپ به دوبرابر فشار (در همان میزان دبی)می‌توان دست یافت. این بدان معنی است که در راستای همان میزان دبی در نمودار پمپ تکی، به دو برابر فشار در نمودار پمپ‌های سری شده می‌رسیم.

تصویر 1

نمودار پمپ‌ های سری

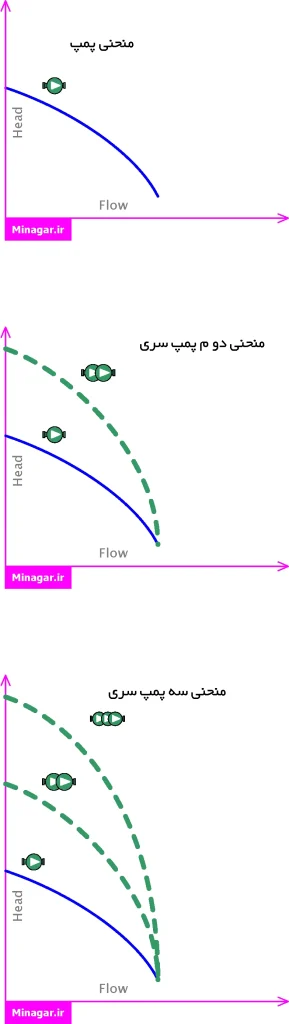

همان گونه که در تصویر2-1 ملاحضه می‌نمایید نمودار پمپ را می‌توان به صورت ترسیم شده نمایش داد. این نمودار برای هر پمپ می‌تواند حالات و اشکال مختص خود را داشته باشد. این نمودار توسط سازنده پمپ گزارش می‌گردد.

 در تصویر 2-2 نمودار ناشی از سری شدن دو پمپ نشان داده می‌شود. این سری شدن پمپ‌ها می‌تواند همانگونه که در تصویر 2-3 برای سه پمپ سری، نمایش داده شده تکرار شود.

دو پمپ در حالت سری باعث دو برابر شدن فشار با همان دبی  می‌شوند. این افزایش فشار را در نمودار‌ها ملاحظه می‌کنید.

تصویر 2

نقطه کاری پمپ‌ های سری

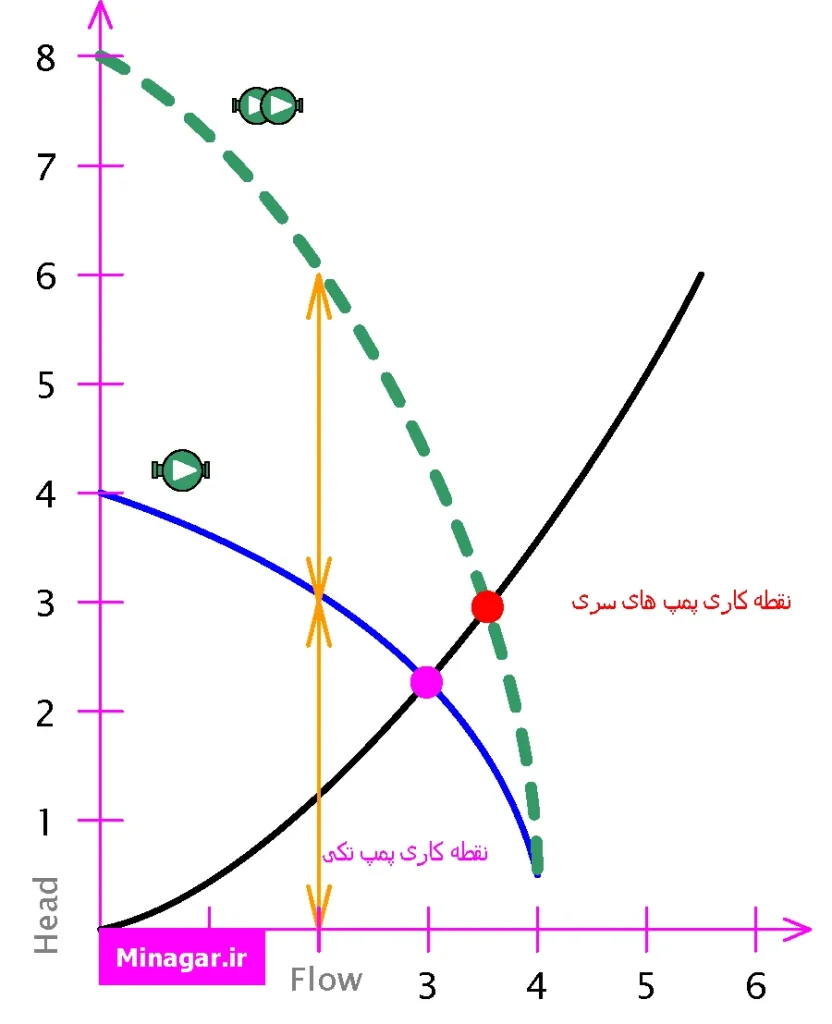

نقطه ملاقات منحنی سامانه و منحنی پمپ را در تصویر 3 ملاحظه می‌کنید.

از نظر علمی دو پمپ یکسان در حالت سری دو برابر فشار ایجاد می‌نماید ولی در عمل به دلیل انحنای منحنی‌ها‌ی سامانه فشار به دو برابر نخواهد رسید.

لازم به توضیح است منحنی سامانه را نمی‌توان منحنی ثابت فرض نمود و با تغییرات در سامانه پایه‌آبی، (مانند باز و بسته شدن مسیر‌ها)، این منحنی تغییر می‌نماید.

تصویر 3

ناحیه عملکرد ترجیهی پمپ‌ های سری

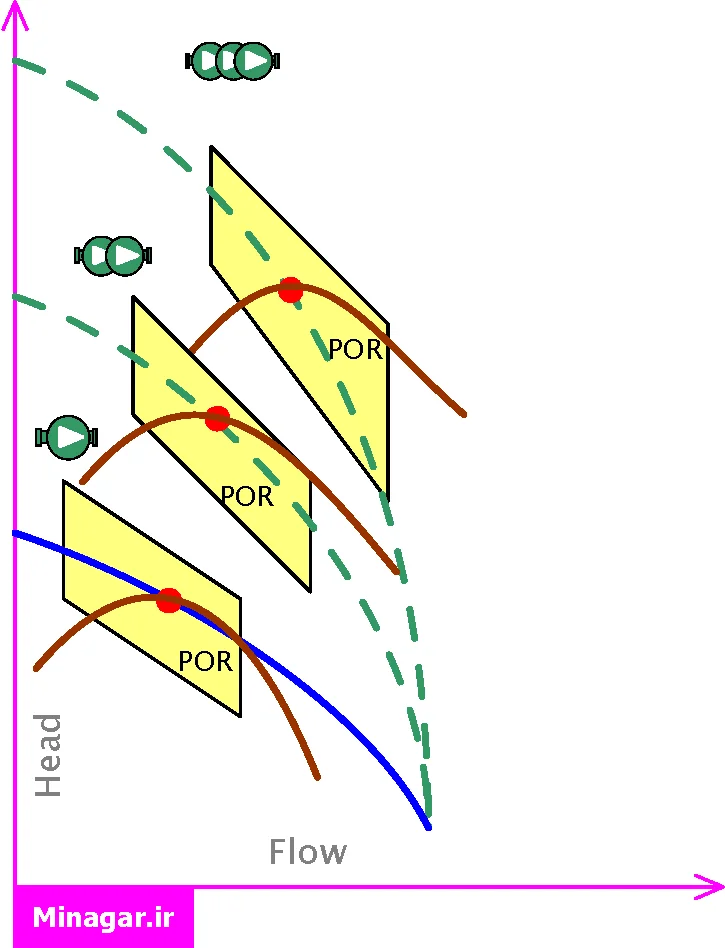

همانگونه که در تصویر 4 ملاحظه می‌فرمایید نمودار‌های ناشی از سری شدن  چند پمپ را نشان می‌دهد. این نمودار‌ها هر کدام برای خود ناحیه عملکرد ترجیهی جدید خواهند داشت.

“لازم به یادآوری است که در انتخاب پمپ‌ها باید دقت نمود که نقطه کاری پمپ حتما باید در ناحیه عملکرد ترجیهی قرار گیرد”

تصویر 4
